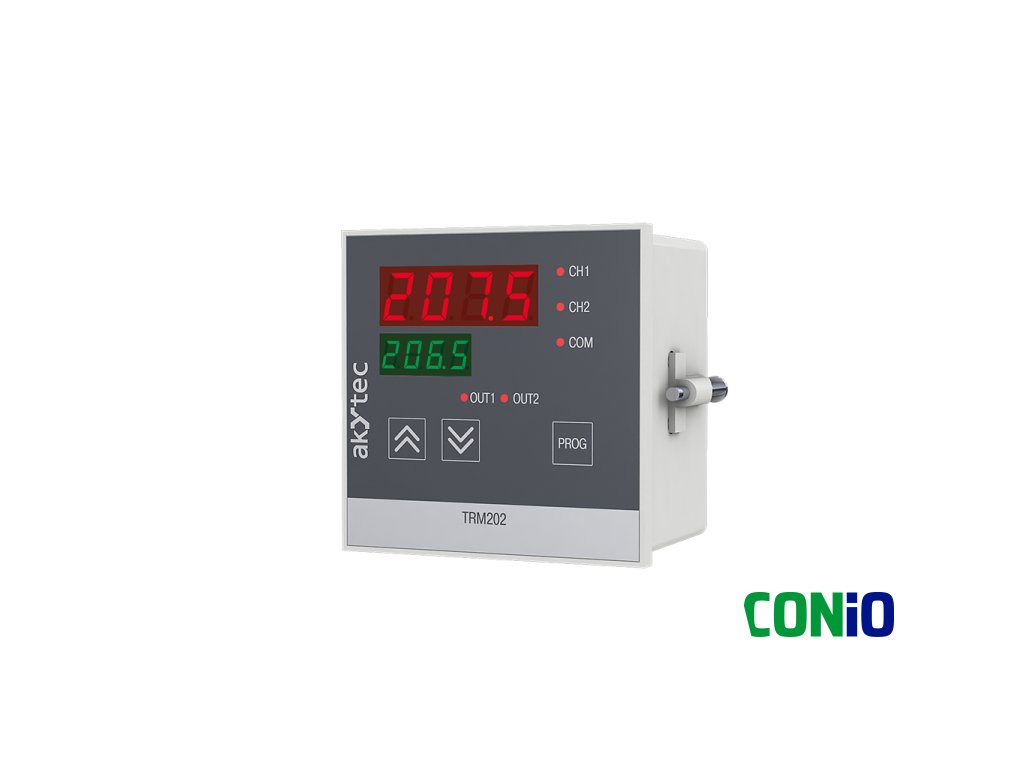

2-kanálový kontrolér, 2DO (Relé), TRM202-H3.RR

Kód: 64291
Značka: akYtec GmbH
4 271 Kč 3 530 Kč bez DPH
5-7 pracovních dnů

TRM202 je univerzální regulátor na stěnu (2-kanálový on/off kontrolér).
Určený pro regulaci procesů se dvěma vstupními a dvěma výstupními signály.
Jeho nasazení je možné také pouze s jedním vstupem a jedním výstupem.
TRM202 je zařízení určené pro místní měření, zobrazování, kontrolu a regulaci různých fyzikálních proměnných veličin, jako je tlak, teplota, průtok, hladina, vzdálenost, vlhkost atd.

TRM202-H3.RR má 2x reléový výstup
Rozměry pro montáž na stěnu 105 x 130 x 65 mm.

Detailní informace

Detailní popis produktu

TRM202-H3.RR univerzální dvoukanálový on/off regulátor na stěnu

TRM202 je univerzální panelový regulátor (2-kanálový on/off kontrolér).
Určený pro regulaci procesů se dvěma vstupními a dvěma výstupními signály.
Jeho nasazení je možné také pouze s jedním vstupem a jedním výstupem.
TRM202 je zařízení určené pro místní měření, zobrazování, kontrolu a regulaci různých fyzikálních proměnných veličin, jako je tlak, teplota, průtok, hladina, vzdálenost, vlhkost atd.
Zařízení komunikuje také prostřednictvím RS485/Modbus RTU.
Univerzální analogové vstupy a volitelné výstupy poskytují mimořádnou flexibilitu při použití regulátoru, zejména při vytváření nezávislých malých lokálních systémů automatického řízení a regulace.
Oblast použití je v různých technologických aplikacích, v oblasti lehkého a těžkého průmyslu, vodního hospodářství, zemědělství, tepelného a jiného technologického zpracování materiálů atd.

TRM202 slouží jako:

  • Regulátor tlaku (např. spolu se snímačem tlaku PD111)
  • Regulátor hladiny (spolu se snímačem PT20eco)
  • Regulátor průtoku
  • Regulátor vlhkosti (např. spolu s čidlem PVT10/PVT100)
  • Regulátor teploty (pro aplikace s jedním teplotním snímačem můžete použít přímo regulátor teploty TRM500)
  • Regulátor pro ostatní proměnné

Vstupy jsou univerzální a zákazník je může nakonfigurovat při instalaci. Lze připojit následující zdroje signálu:

  • Termočlánek (typ: B, J, N, K, S, R, A, T)
  • Odporový vstup (typ: Pt50, Pt100)
  • Analogový proudový signál 4-20 mA, 0-20 mA, 0-5 mA
  • Analogový signál 0-1 V, -50 ... +50 mV

Výstupy: TRM202-H3.RR má 2x reléový výstup

Rozměry pro montáž na stěnu 105 x 130 x 65 mm.

Výstupní funkce:

Analogové výstupy lze konfigurovat buď jako přímé zrcadlové vstupy, např.: (4-20mA/4-20mA),
nebo jako převod vstupů na jiný typ signálu, např.: (Pt100/4-20mA).

Řídicí jednotka TRM202 je k dispozici ve třech různých provedeních:

  • H1 - pro montáž do panelu o rozměrech 96x96x70 mm
  • H2 - pro montáž do panelu o rozměrech 96x48x100 mm
  • H3 - pro montáž přímo na stěnu s rámečky 105x130x65 mm

Funkce a výhody regulátoru TRM202:

  • Měření procesní hodnoty a její převod na výstup nezávisle na vstupu snímače.
  • Zobrazení procesních hodnot a konfigurace parametrů na dvou čtyřmístných LED displejích.
  • Změkčení a filtrace vstupního signálu
  • Korekce signálu, funkce druhé odmocniny
  • Výpočet rozdílu dvou signálů a následné zpracování výstupu
  • nezávislá kontrola dvou procesních proměnných nebo třístupňová kontrola jedné procesní proměnné
  • Síťové připojení přes rozhraní RS485 s protokolem Modbus RTU a Modbus ASCII nebo akYtec, v úrovni jako slave.
  • Převod vstupního signálu na výstupní signál 4-20 mA nebo 0-10 V
  • Reléový výstup
  • Výstup alarmu
  • Detekce chyb snímače/vstupu
  • Indikace chyby
  • Konfigurace pomocí funkčních tlačítek

Doplňkové parametry

Kategorie: PID a ON/OFF regulátory
Hmotnost: 0.3 kg
Napájení: 230 (94...264) V AC
Vstupy/Výstupy: 2AI / 2DO
Vstupní signál: RTD, TC, 0-1V, -50...+50mV, 0-5mA, 0-20mA, 4-20mA
Displej: 2x 4 znaky
Barva číslic (LED): měřená hodnota -> červená, setpoint -> zelená
Výška číslic: měřená hodnota 4x20mm, setpoint 4x14mm
Typ snímače pro vstup: RTD: Pt50, Pt100 ( 2, 3 vodič), TC: A, B, J, K, L, N, R, S, T
Sériová zběrnice: RS485 (Modbus RTU)
Indikační LED: 5x červená
Montáž / rozměry: na stěnu 105x130mm, hloubka 65mm
