    Domů / Zobrazovače / Zobrazovače teploty / Přímý zobrazovač teploty, ITP16-G - zelený

    Přímý zobrazovač teploty, ITP16-G - zelený

    Kód: 66075
    Značka: akYtec GmbH
    Přímý zobrazovač teploty, akYtec ITP16-G - zelený, nakupte na conio.cz
    2 868 Kč 2 370 Kč bez DPH
    Skladem

    Přímé zobrazení signálů s teplotních čidel, bez nutnosti použití dalšího převodníku.
    Zelený, 4-místný     LED displej s nastavitelnou desetinnou tečkou.

    Podporovaná teplotní čidla:
    RTD (Pt50, Pt100, Pt500, Pt1000)
    TC (K, J, N, T, S, R, B, A, L, A-2, A-3)
    napěťové signály 0-1V, -50m...+50mV

    Digitální NPN výstup 200mA/42VDC.
    Rychlá a jednoduchá instalace do standardního kruhového otvoru ∅22,5mm.

    Detailní informace

    Související produkty

    Přímý zobrazovač teploty akYtec ITP16 červený - nakupte na conio.cz
    Tip
    Přímý zobrazovač teploty, ITP16 - červený
    2 370 Kč bez DPH
    2 868 Kč

    Přímé zobrazení signálů s teplotních čidel, bez nutnosti použití dalšího převodníku.Červený LED displej, 4-místný s nastavitelnou desetinnou tečkou. Podporovaná teplotní...

    Kód: 66076
    snimac teploty dts125l pt100 pt1000 riacontrol akytec
    Tip
    Snímač teploty PT100 v pouzdře IP65 - DTS125L-Pt100.3W.60
    610 Kč bez DPH
    738 Kč

    Snímač teploty s čidlem PT100 / 3-vodičové zapojení / délka sondy 60mm / krytí IP65.

    Kód: 68446
    snimac teploty dts125l pt100 pt1000 riacontrol akytec
    Snímač teploty PT1000 v pouzdře IP65 - DTS125L-Pt1000.2W.60
    610 Kč bez DPH
    738 Kč

    Snímač teploty s čidlem PT1000 / 2-vodičové zapojení / délka sondy 60mm / krytí IP65.

    Kód: 59191
    4160 C40 D
    Tip
    Univerzální zobrazovač do panelu 96x48mm, C40-D-U
    od 2 450 Kč bez DPH
    od 2 965 Kč
    Detail

    Univerzální 4-místný zobrazovač s konfigurovatelným vstupem pro zobrazení proudu, napětí nebo teploty. Pokud potřebujete pokrýt jedním zobrazovačem více různých analogových...

    + další
    Kód: C40-D-U-0-0
    AUTFext
    Snímač teploty Pt100 s rozsahem -50…+100 °C s krytím IP65.
    570 Kč bez DPH
    690 Kč

    Snímač teploty Pt100 pro montáž na stěnu AUTFext/Pt100/3L na měření teploty pro interiér, nebo exteriér.

    Kód: AUTFEXTPT1003L
    Zobrazit všechny související produkty Předchozí produkt Další produkt

    Detailní popis produktu

    Snadná instalace, univerzální použití

    Zobrazovač teploty ITP16 je zvláště oblíben zejména pro rychlou a snadnou instalaci vizuálních zobrazovacích systémů pro různé tepelné procesy.

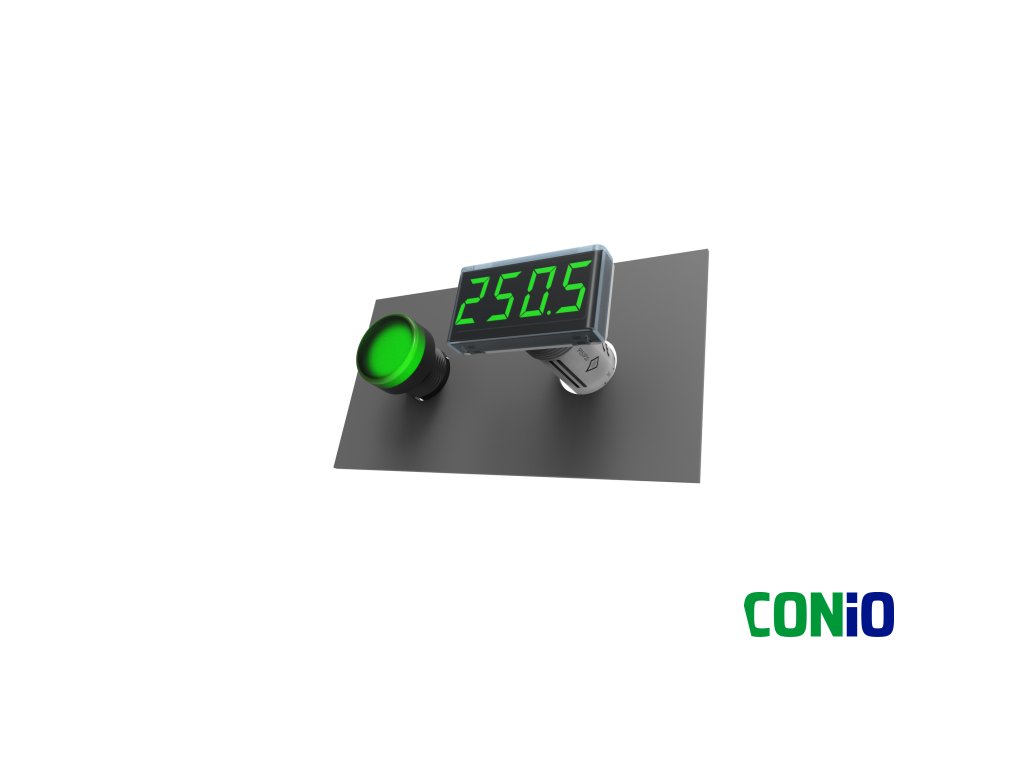

    Kompaktní rozměry montáž do standardního otvoru Ø 22,5 mm jej umožňují využít místně, jako indikativní zobrazovací jednotky pro měření hodnot nebo jako součást komplexního vizuálního zobrazovacího systému.

    promo_itp.114.232_5



    Zobrazovač teploty ITP16-G - základní vlastnosti

    • Měření a zobrazení teploty nebo hodnoty procesu
    • Lineární měření napěťového signálu
    • Zobrazována hodnota od -999 do 9999
    • Volitelné nastavení desetinné tečky
    • Řízení procesu ON/OFF pomocí výstupu NPN
    • Digitální filtr
    • Funkce druhé odmocniny (pro speciální snímače)
    • Funkce alarmu (bliká) při překročení nastavených mezních hodnot
    • Indikace chyby při přerušení vodiče aneb při zkratu

    Technická data

    Napájení 24 (10..30) VDC
    Vstupní signál TC, RTD, 0-1V, -50...+50mV (podrobněji viz. níže)
    Počet vstupů 1
    Vlastní spotřeba max. 1 W
    Impedance vstupu 0-1 V, -50…+50 mV ≥ 250 kOhm
    Výstup NPN tranzistor, zatížitelnost 200 mA, 42 V DC
    Zatížitelnost 200 mA, 42 V DC
    Přesnost 0,2 % FS
    Vliv teploty ≤ 0,2 % / 10°C
    Displej 7-segmentový LED
    Výška znaku 14mm

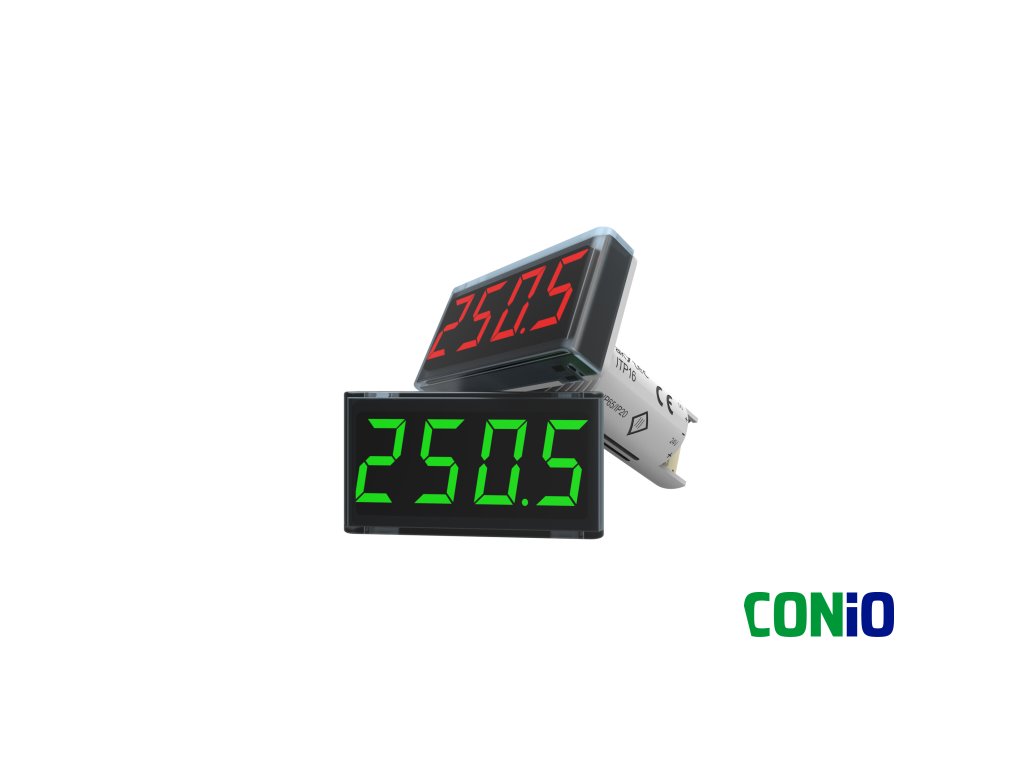

    Barva displeje červená nebo zelená
    Vzorkování (bez tlumení) 2/s
    Krytí IP65 (displej) / IP20 (konektor)

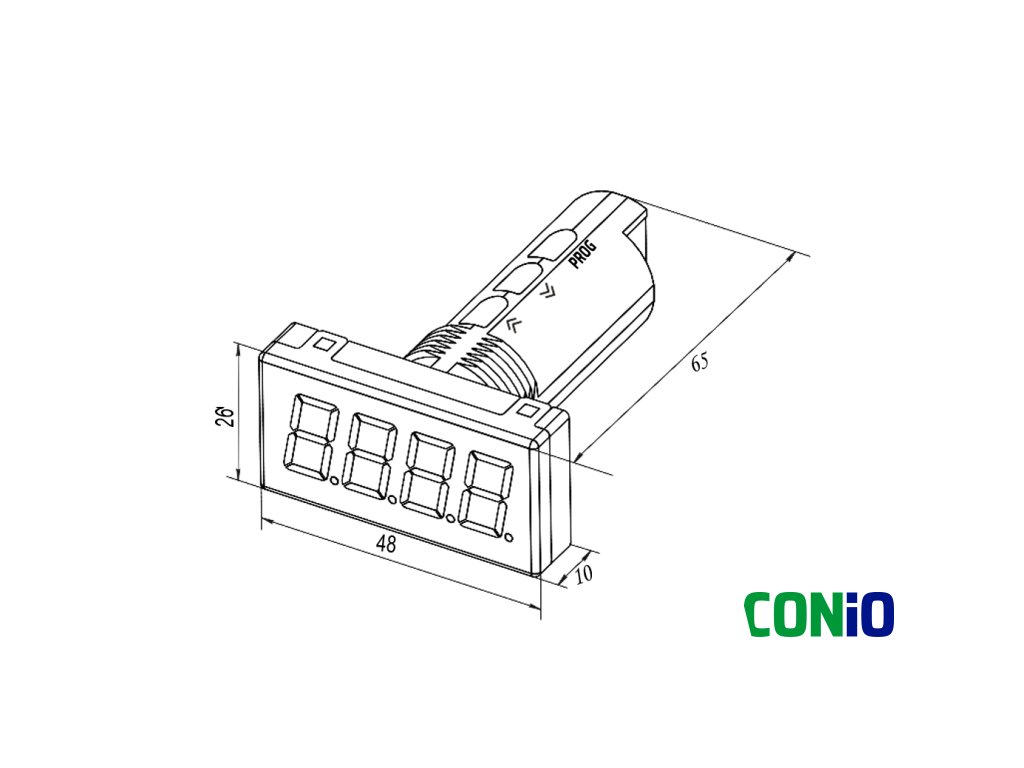

    Rozměry / Hmotnost 48 x 26 x 65 mm / 30 g
    Montážní otvor ∅ 22,5 mm
    Třída ochrany III
    Rozsah teplot -30…+70°C (pracovní) / -40…+80°C (skladování)
    Vlhkost vzduchu do 80 % (nekondenzující)

    ITP16 je využitelný zejména u průmyslových procesů vyžadujících měření, sledování a řízení teploty.

    Obsahuje konfigurovatelný analogový vstup pro snímače teploty typu:

    • RTD – odporové snímače teploty (Pt50, Pt100, Pt500, Pt1000)
    • z našeho sortimentu můžete využít např.  snímač teploty vzduchu DTS125L – Pt100.
    • TC – termočlánky typu (K, J, N, T, S, R, B, A, L, A-2, A-3),
    • lineární napěťové signály (0-1 V, -50…+50mV)

    Mimo to je ITP16 vybaven jedním digitálním NPN výstupem, kterým je možno realizovat ON/OFF regulaci teploty pomocí externího nízkonapěťového relé s napětím cívky do 42 V DC / 200 mA. Panelový zobrazovač ITP16  je tak možné využít jako digitální termostat, který nejen, že zobrazí teplotu připojeného snímače, ale také je schopen ji regulovat metodou ON/OFF.

    ITP16 je vybaven funkcí alarmu. Je-li tato funkce zapnutá, začne displej blikat s frekvencí přibližně 2 Hz, pokud úroveň vstupního signálu překročí nastavené hodnoty.



    Podporované typy senzorů

    Typ signálu Rozsah měření, °C Teplotní koeficient, °C-1
    RTD dle IEC 60751:2008
    Pt50 -200…+850 0.00385
    Pt100
    Pt500
    Pt1000
    RTD dle GOST 6651
    Cu50 -50 …+200 0.00426
    50M -180 …+200 0.00428
    50P -200…+850 0.00391
    Cu100 -50 …+200 0.00426
    100M -180 …+200 0.00428
    100P -200…+850 0.00391
    Ni100 -60…+180 0.00617
    Cu500 -50 …+200 0.00426
    500M -180 …+200 0.00428
    500P -200…+850 0.00391
    Ni500 -60…+180 0.00617
    Cu1000 -50…+200 0.00426
    1000M -180…+200 0.00428
    1000P -200…+850 0.00391
    Ni1000 -60…+180 0.00617
    TC dle IEC 60584-1:2013
    K –200…+1300 —
    J –200…+1200
    N –200…+1300
    T –250…+400
    S –50…+1750
    R –50…+1750
    B +200…+1800
    A 0…+2500
    TC dle GOST 8.585
    L -200…+800 —
    A-2 0…+1800
    A-3
    TC dle DIN 43710
    L -200…+900 —
    Lineární signály
    -50…50 mV 0…100 % —
    0-1 V

    Doplňkové parametry

    Kategorie: Zobrazovače teploty
    Hmotnost: 0.08 kg
    ? Napájení: 24 VDC
    ? Barva: zelená
    ? Počet znaků: 4
    ? Výška znaku: 14 mm (čitelnost do 5m)
    ? Vstup: teplotní čidla (RTD, TC...)
    ? Výstup: digitální výstup
    ? Způsob montáže: do panelu
    ? Montážní rozměr: kruhový otvor 22mm
    ? Typ vstupního signálu: RTD: Pt50, Pt100, Pt500, Pt1000, TC: K, J, N, T, S, R, B, A, L, A-2, A-3, 0-1 V, -50...+50mV
    ? Typ výstupního signálu: NPN tranzistor, 200 mA, 42 V DC
