Detailní popis produktu
Stabilizovaný napájecí zdroj BPS210-60.S je vybaven integrovaným výstupním relé, který nabízí maximální funkčnost pro aplikace ve složitých systémech a strojích. Je vybaven univerzálním napájecím vstupem pro 85…264VAC nebo 11…370VDC. Výstup zdroje má parametry 24VDC, 2,5A, 60W. Výstupní napětí lze upravit trimrem (±8%).
Jeho úzký design dovoluje využití zejména v průmyslových aplikacích jako například pro napájení vzdálených I/O modulů stupů a výstupů série akYtec MX210.
Výhodou je. že výška tohoto zdroje a I/O modulů MX210 je stejná což garantuje optimální rozmístění zařízení a kabeláže v rozvaděčích.
Montáž na DIN lištu do rozvaděčů a nebo přímo na stěnu mimo rozvaděč je zde samozřejmostí.

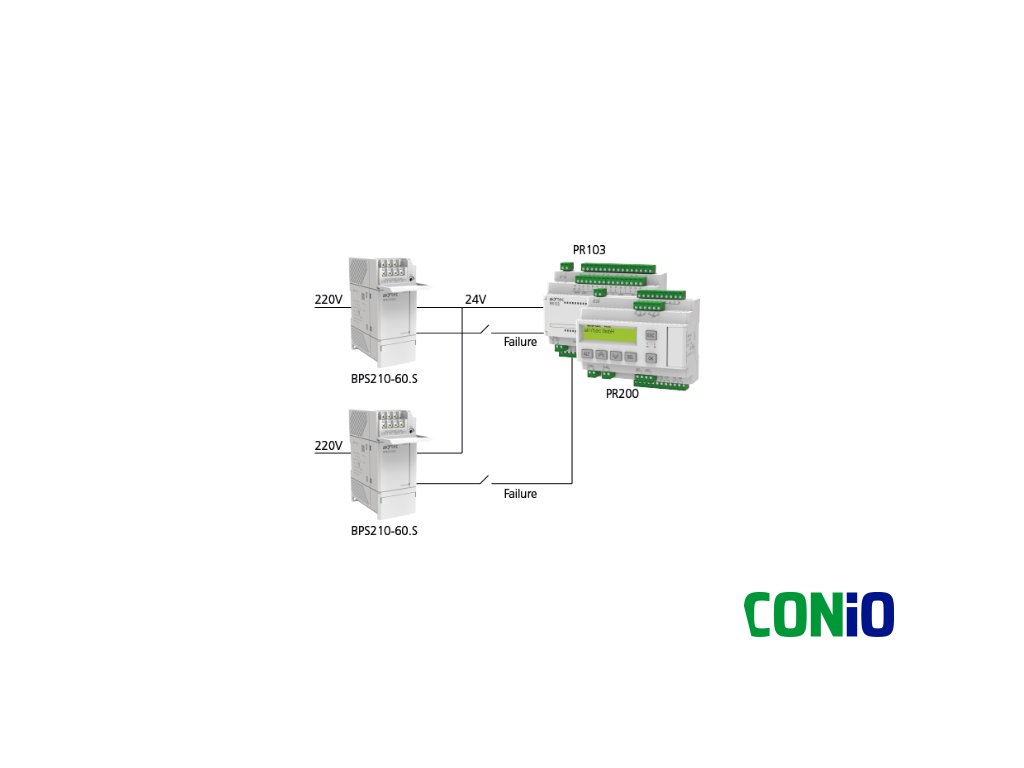

Pro dosažení vyššího výkonu lze několik těchto napájecích jednotek stejného typu zapojit paralelně (viz. návod k obsluze).
Vlastnosti a funkce
- Reléový výstup pro alarm
- Paralelní zapojení (pro záložní napájení)
- Nastavitelné výstupní napětí (± 8%)
- Vysoká stabilita výstupního napětí (přípustná odchylka menší než 2 %)
- Minimální zvlnění (0,5 %)
- Proudový a napěťový limit výstupu
- Přepěťová a rázová ochrana
- Ochrana proti přetížení, zkratu a přehřátí
- Univerzální rozsah vstupního napětí AC/DC
Vhodné nasazení:
- všechny mini PLC a programovatelné relé s napájením 24VDC
- všechny I/O moduly pro PLC a programovatelné relé s napájením 24VDC
- veškeré zobrazovací přístroje, převodníky a regulátory z našeho sortimentu s napájením 24VDC
Technická data
| Výstup |
| Jmenovité výstupní napětí |
24 V DC |
| Jmenovitý výstupní proud |
2.5 A |
| Jmenovitý výkon |
60 W |
| Regulace výstupního napětí |
±8 % |
| Pulzní změna napětí, max. |
120 mV |
| Vstup |
| Vstupní napětí |
AC |
85…264 V, 45…65 Hz 85…264 V, 45…65 Hz |
| DC |
110…370 V |
| Vlastní spotřeba |
1.25 A |
| Náběhový proud |
36 A |
| Účinnost |
85% |
| ADC rozlišení |
12 bit
|
| Obecné |
| Omezení výstupního proudu |
104 … 116% of rated current |
| Omezení výstupního napětí |
150% of rated voltage |
| Krytí |
IP20 |
| Pracovní teplota |
-40…+70 °C |
| Skladovací teplota |
-40…+50 °C |

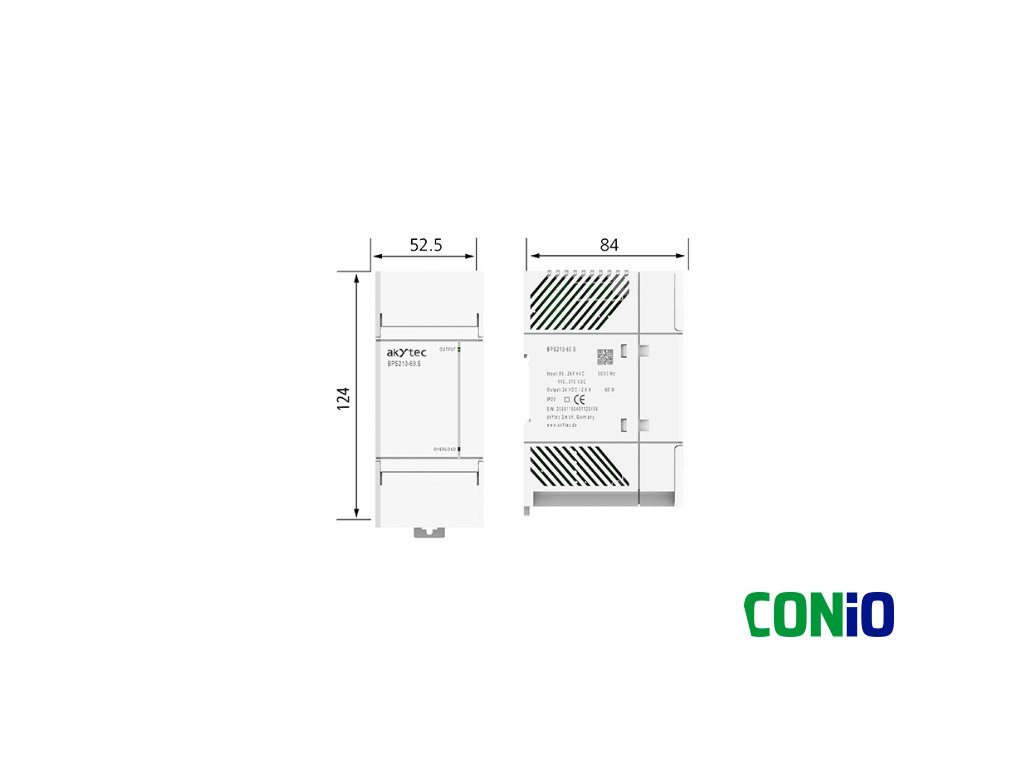

| Rozměry |
84 x 52,5 x 124 mm |
| Hmotnost |
max. 0.5 kg |
Varování! Nesprávné použití a manipulace mohou vést k nebezpečí, jako je zkrat, požár, úraz elektrickým proudem a podobně.
