Univerzální BARGRAF 3-barevný zobrazovač, ITP15-M
Kód: 149586Související produkty
Detailní popis produktu
Univerzální zobrazovač ITP15-M - základní vlastnosti

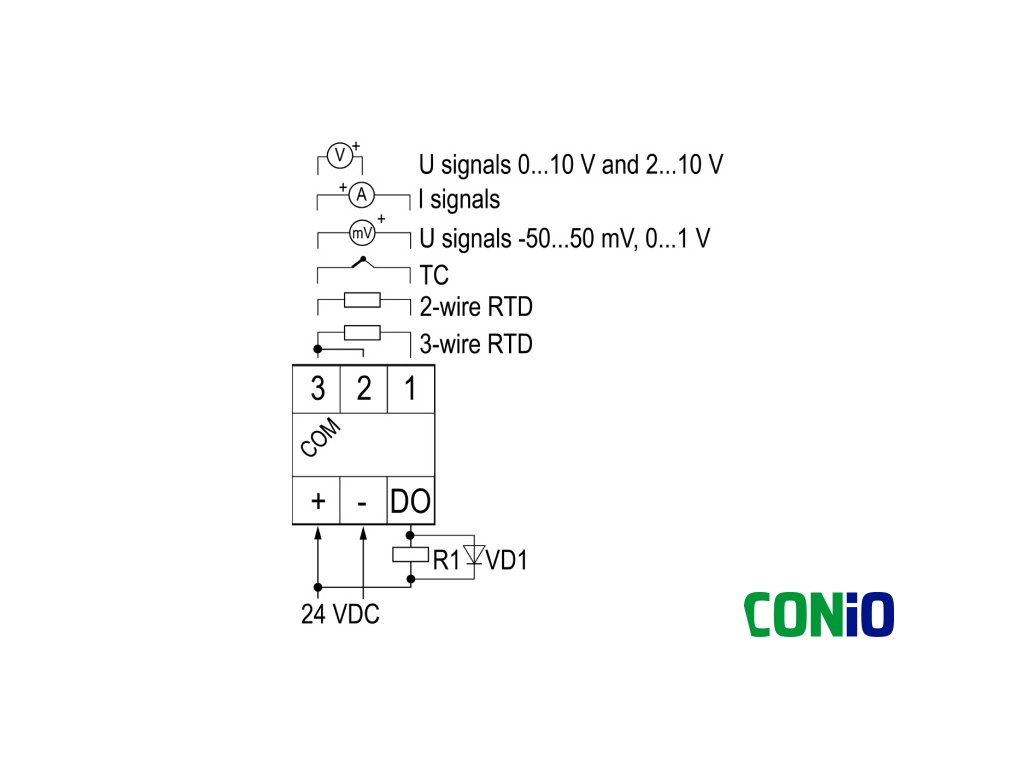

- Měření a zobrazení široké škály signálů
- U/I signály: 0-5mA, 0-20mA, 4-20mA, 0-1V, 0-10V, 2-10V, -50...+50mV
- TC: L,K,J,N,T,S,R,B,A-1,A-2,A-3
- RTD: Pt50, Pt100, PT500, Pt1000, Cu50, Cu100, Cu500, Cu1000 a další
- Pyrometry: RK-15, RK-20, RS-20, RS-25
- 10-ti segmentový, 3-barevný LED bargraf displej škálovatelný v rozsahu 0...100%
- Digitální filtr
- Funkce druhé odmocniny (pro speciální snímače)
- Řízení procesu ON/OFF pomocí výstupu NPN se zatížitelností 200mA/42VDC
- Výstup je spínaný podle logiky: ohřev, chlazení, alarm mimo nastavené limity nebo alarm mezi nastavenými limity.
- Nastavitelné zóny změny barev podle úrovně vstupního signálu.
- Tlumení měřeného signálu (zpomalení načítání)
- Blikání displeje (alarm) pro hodnoty signálu mimo nastavený standardní rozsah
- Blikání je možno spouštět podle logiky: ohřev, chlazení, alarm mimo nastavené limity nebo alarm mezi nastavenými limity.

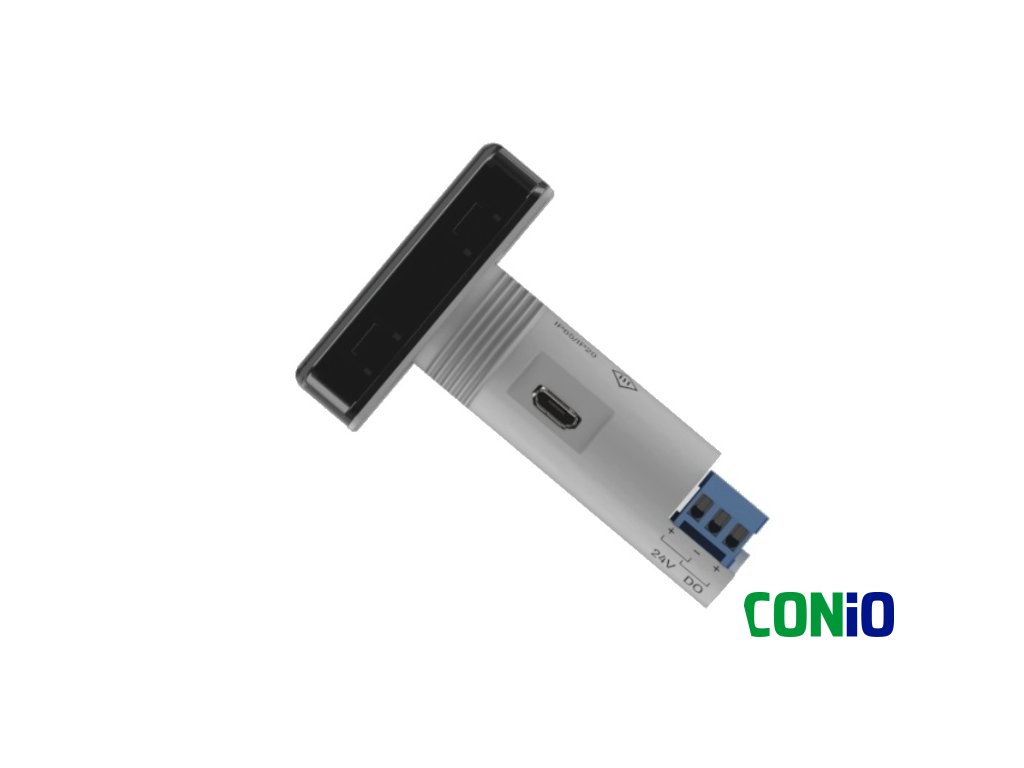

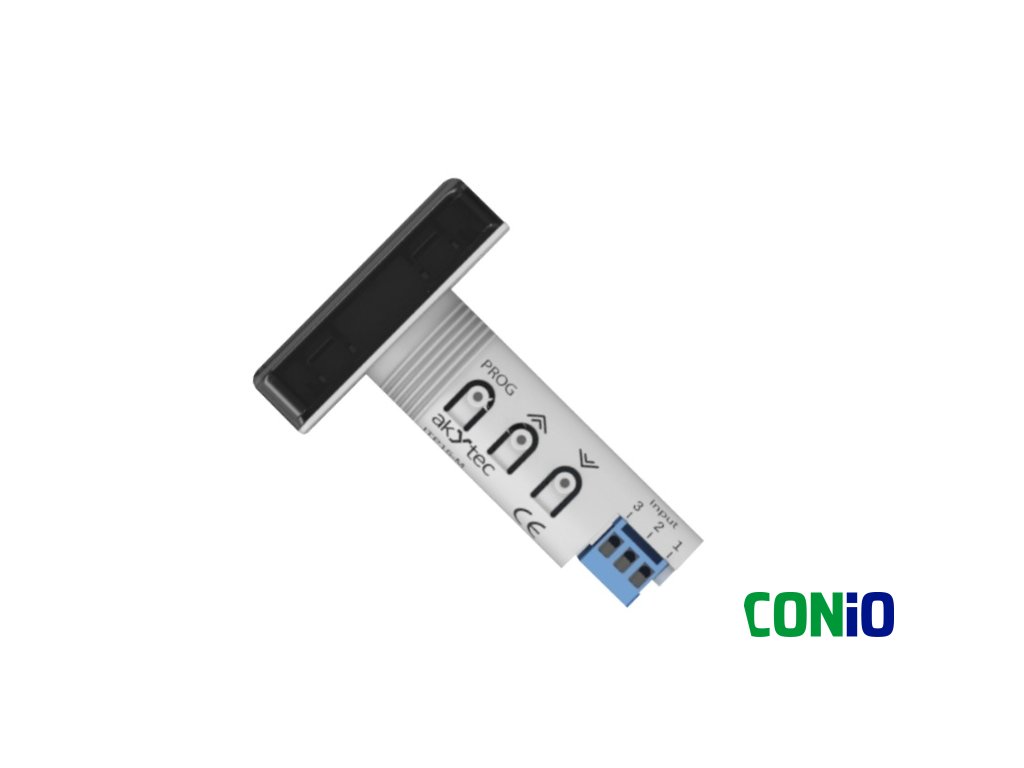

- Programování pomocí tlačítek na těle displeje nebo přes MicroUSB pomocí software AKytecToolPro (ke stažení zdarma).
- Rychlá instalace, pro montáž stačí standardní kruhový otvor 22,5 mm používaný pro běžné kontrolky/prvky rozvaděčů.
- Ochrana heslem proti neoprávněné změně nastavení.
Technická data
| Napájení | 24 (10..30) VDC |
| Vstupní signál |
|
| Počet vstupů | 1 |
| Vlastní spotřeba | max. 1 W |
| Výstup | NPN tranzistor |
| Zatížitelnost | 200 mA, 42 V DC |
| Přesnost | RTD, U / I je ± 0,25 % TC a pyrometry je ± 0,5 % |
| Displej | 10-segmentový, 3-barevný LED |
| Výška znaku | 14mm |
| Barva displeje | červená / zelená / žlutá |
| Vzorkování (bez tlumení) | 1/s |
| Krytí | IP65 (displej) / IP20 (konektor) |

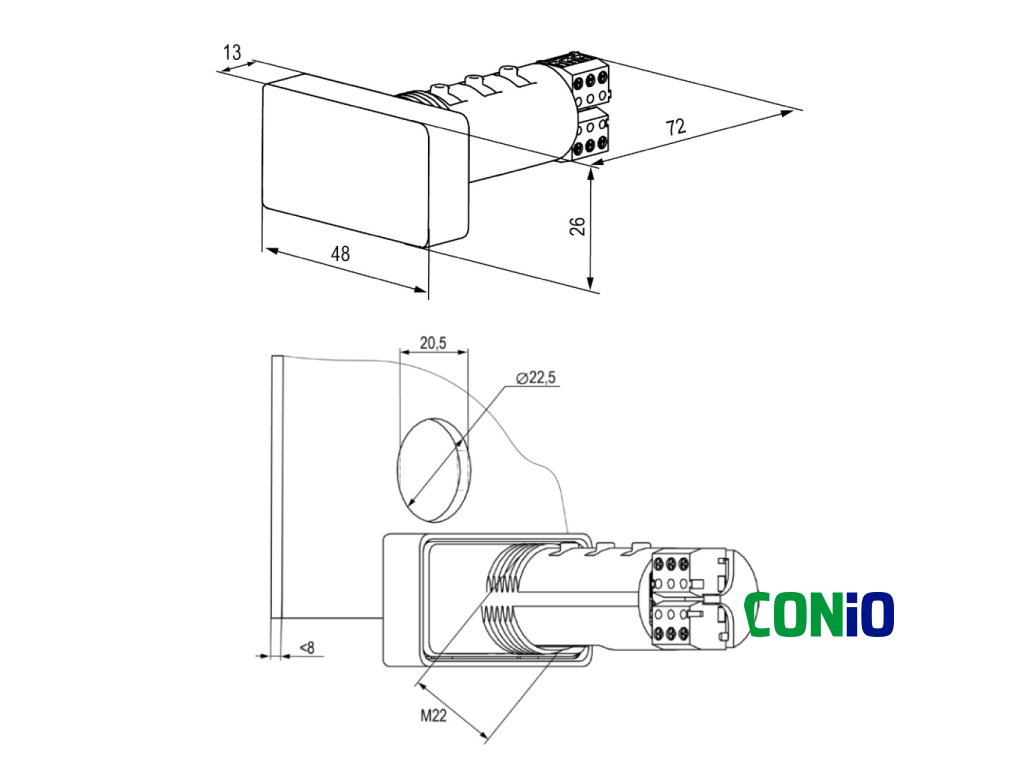

| Rozměry / Hmotnost | 48x26x72 mm / 30 g |
| Montážní otvor | ∅ 22,5 mm |
| Třída ochrany | III |
| Rozsah teplot | -40…+60°C (pracovní) / -40…+80°C (skladování) |
| Vlhkost vzduchu | do 80% (nekondenzující) |
Snadná instalace, univerzální použití
Pro montáž tohoto zobrazovače je potřebný stejný standardní otvor 22,5 mm jako pro běžné signalizační a ovládací prvky rozváděčů. Kompaktní velikost ITP17 zajišťuje, že se dá použít i jako dodatečná zobrazovací jednotka pro obsluhu přímo v místě práce, a nebo jako součást komplexního vizualizačního systému.
Aktivní zobrazovač, napájený ze zdroje 24VDC, s digitálním výstupem NPN, vhodný také jako jednokanálový on/off kontrolér.
ITP15-M je univerzální BARGRAF zobrazovač pro monitorování průmyslových procesů.

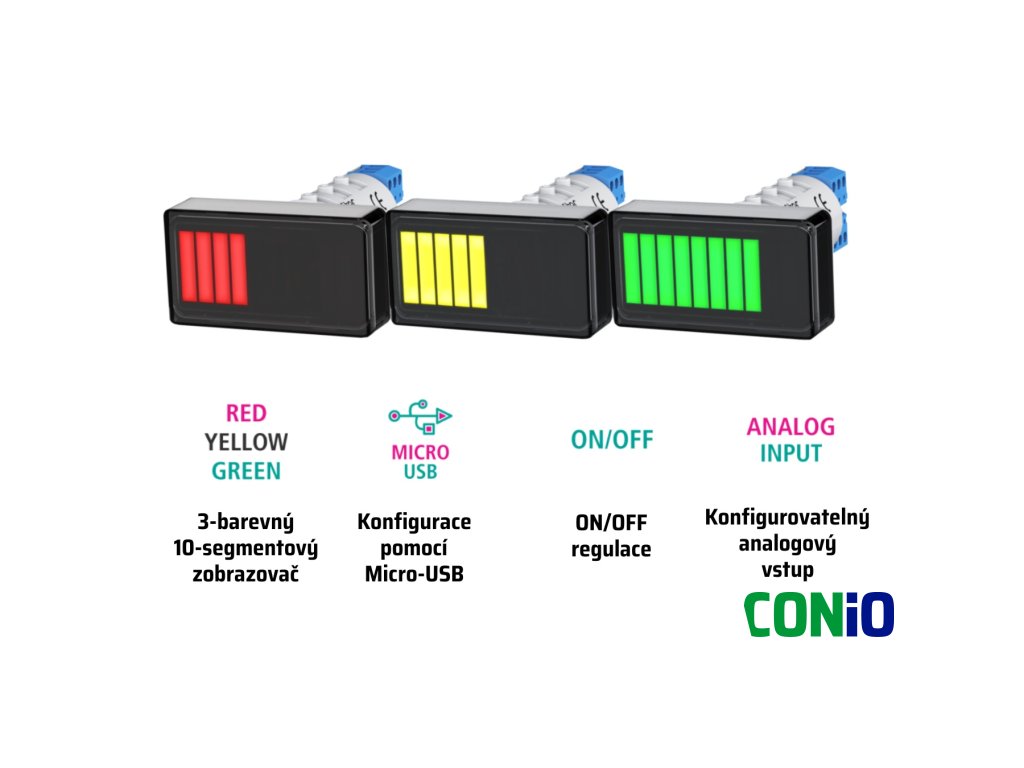

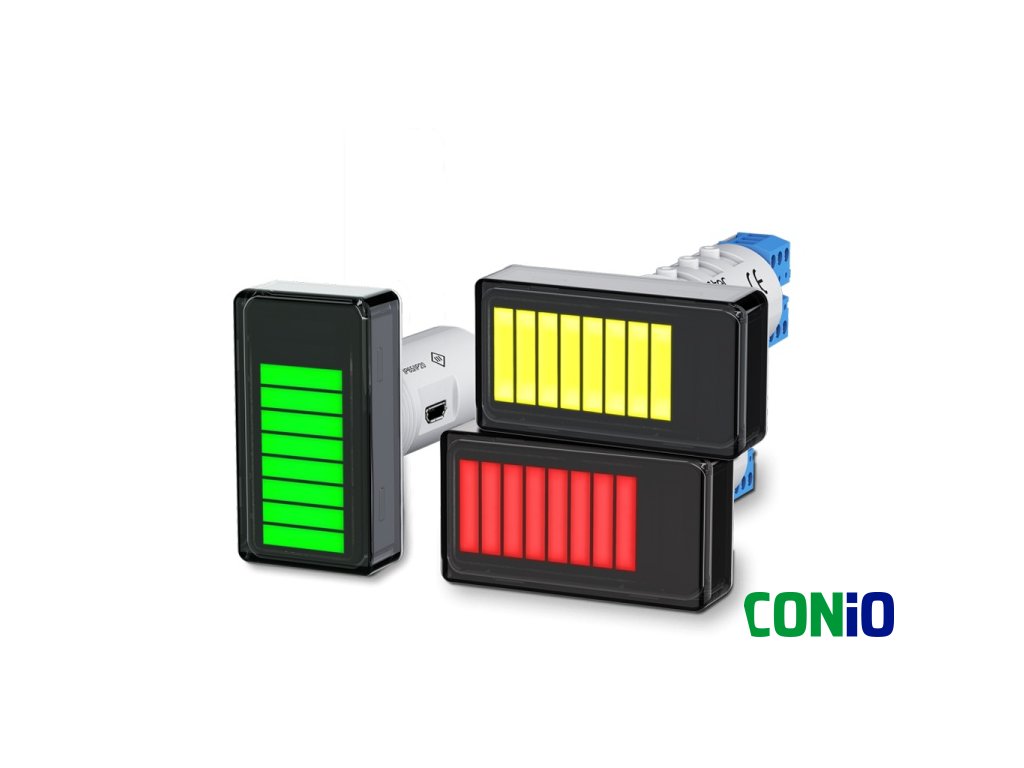

Tříbarevný 10-segmentový displej, zobrazuje úroveň v 10 krocích, které lze navíc odlišit také změnou barevného schématu jednotlivých úrovní v barvách zelená / žlutá / červená. Prahovou hodnotu pro změnu barvy lze upravit tak, aby vyhovovala vašim specifickým potřebám. Bargraf ITP15-M díky své univerzálnosti zjednodušuje volbu jaký použít zobrazovat, protože a umožňuje přímé připojení k široké škále snímačů včetně snímačů teploty, hladiny, tlaku, vlhkosti a mnoha dalších.
Konfigurační Software akYtec TOOL PRO je volně dostupný zde.
Doplňkové parametry
| Kategorie: | Bargrafy |
|---|---|
| Hmotnost: | 0.08 kg |
| ? Napájení: | 24 VDC |
| ? Barva: | zelená - červená - žlutá |
| ? Počet znaků: | 10 |
| ? Výška znaku: | 14 mm (čitelnost do 5m) |
| ? Vstup: | proudová smyčka, napěťová smyčka, teplotní čidla (RTD, TC...) |
| ? Výstup: | digitální výstup |
| ? Způsob montáže: | do panelu |
| ? Montážní rozměr: | kruhový otvor 22mm |
| ? Typ vstupního signálu: | 0-5 mA, 0(4)-20mA, 0(2)-10V, RTD, TC, Pyrometry |
| ? Typ výstupního signálu: | NPN tranzistor, 200 mA, 42 V DC |
