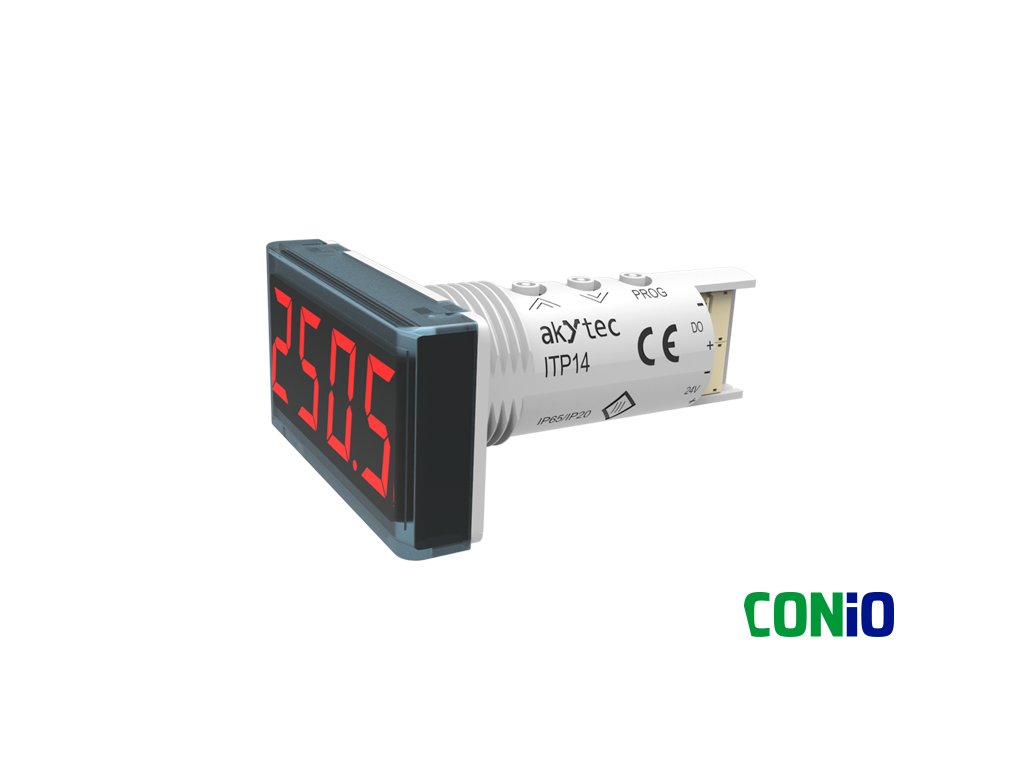

Univerzální zobrazovač 4-20mA, 0-10V, ITP14 - červený

Kód: 66073
Značka: akYtec GmbH
2 444 Kč 2 020 Kč bez DPH
Skladem

Univerzální 4-místný zobrazovač signálů 0-5 mA, 0(4)-20mA, 0(2)-10V.

Červený LED displej s nastavitelnou desetinnou tečkou. Napájení 24VDC.

Digitální NPN výstup 200mA/42VDC.

Velmi rychlá instalace díky montáži do kruhového otvoru s průměrem 22mm.

Číselný rozsah zobrazení pokrývá všechny běžné průmyslové aplikace jako např. zobrazení: otáček, průtoku, tlaku, teploty, rychlosti, vzdálenosti, výšky hladiny či objemu nádrží. Častým případem použití je zobrazení aktuálních otáček motoru a nebo výstupní frekvence u frekvenčních měničů.

Detailní informace

Detailní popis produktu

Snadná instalace, univerzální použití

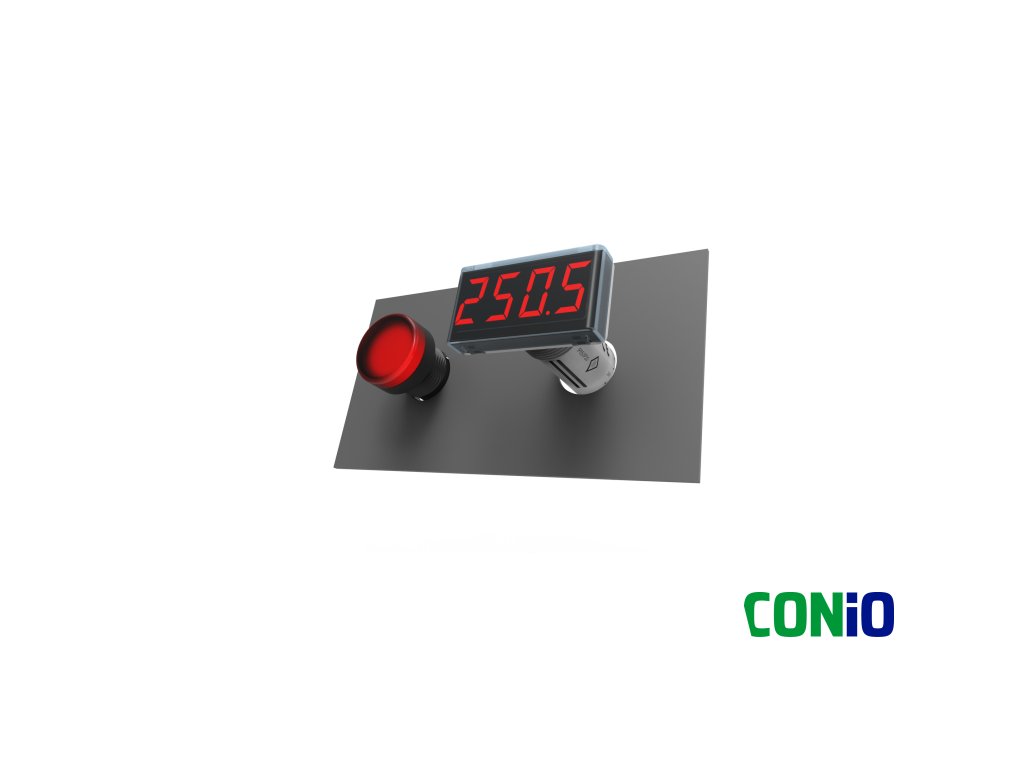

Pro montáž tohoto zobrazovače je potřebný stejný standardní otvor 22,5 mm jako pro běžné signalizační a ovládací prvky rozváděčů. Kompaktní velikost ITP14 zajišťuje, že se dá použít i jako dodatečná zobrazovací jednotka pro obsluhu přímo v místě práce, a nebo jako součást komplexního vizualizačního systému.promo_itp.114.232_5

Univerzální zobrazovač ITP14 - základní vlastnosti

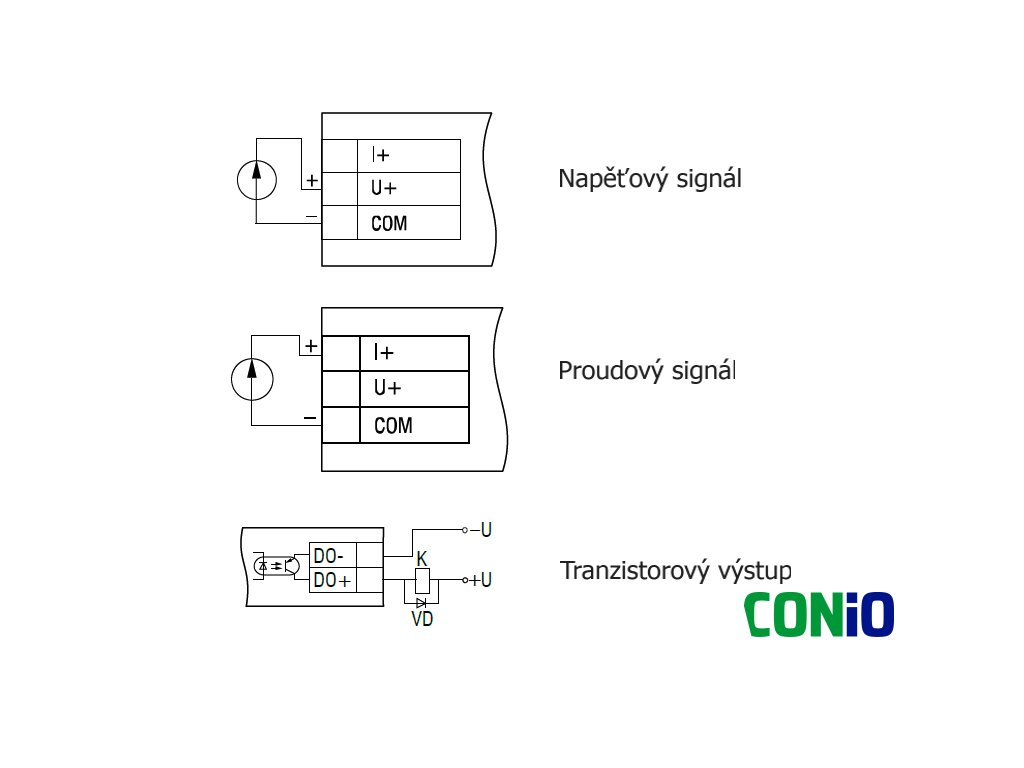

  • Zobrazení analogového signálu 0-5 mA, 0(4)-20 mA, 0(2)-10 V
  • Zobrazována hodnota od -999 do 9999
  • Volitelné nastavení desetinné tečky
  • Řízení procesu ON/OFF pomocí výstupu NPN
  • Digitální filtr
  • Funkce druhé odmocniny (pro speciální snímače)
  • Funkce alarmu (bliká) při překročení nastavených mezních hodnot
  • Indikace chyby při přerušení vodiče aneb při zkratu
  • Ochrana heslem proti neoprávněné změně nastavení

Technická data

Napájení 24 (10..30) VDC
Vstupní signál 0-5 mA, 0(4)-20 mA, 0(2)-10 V
Počet vstupů 1
Vlastní spotřeba max. 1 W
Impedance vstupu 0-5 mA, 0(4)-20 mA ≤ 120 Ohm /
0(2)-10 V ≥ 250 kOhm
Výstup NPN tranzistor
Zatížitelnost 200 mA, 42 V DC
Přesnost 0,2% + 1 digit
Displej 4-místný, 7-segmentový LED
Výška znaku 14mm

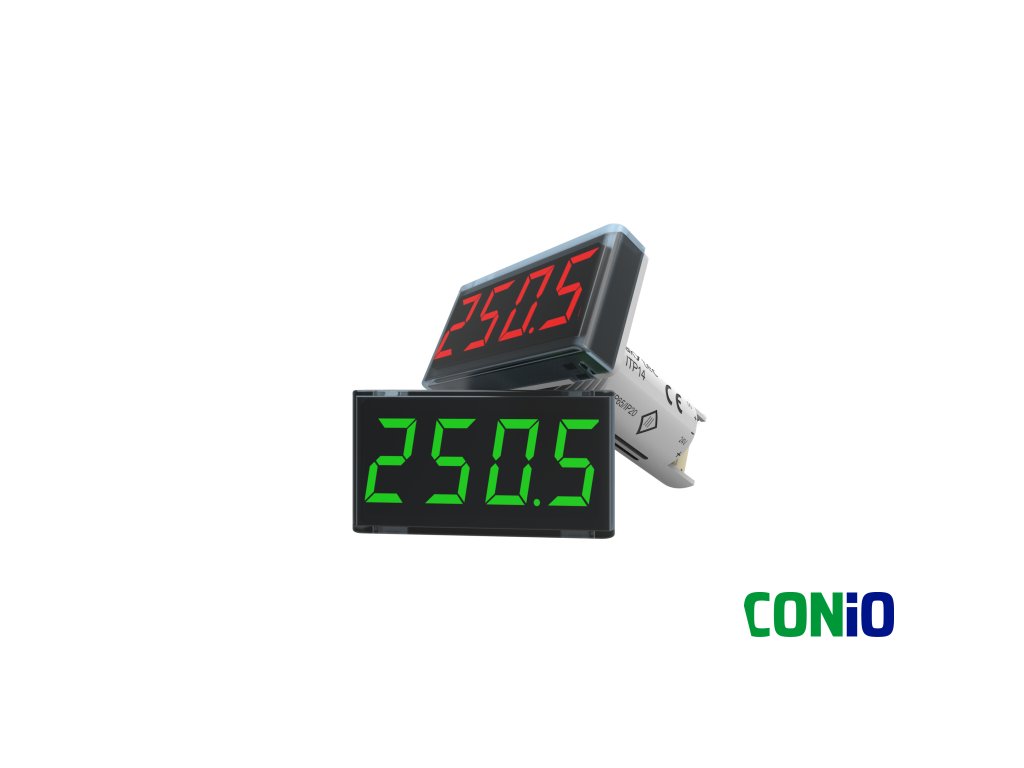

Barva displeje červená nebo zelená
Vzorkování (bez tlumení) 1/s
Krytí IP65 (displej) / IP20 (konektor)
Rozměry / Hmotnost 48x26x65 mm / 30 g
Montážní otvor ∅ 22,5 mm
Třída ochrany III
Rozsah teplot -30…+70°C (pracovní) / -40…+80°C (skladování)
Vlhkost vzduchu do 80% (nekondenzující)



Jedná se o aktivní zobrazovač, napájený ze zdroje 24VDC, s digitálním výstupem NPN, vhodný také jako jednokanálový on/off kontrolér.

ITP14 je všeobecně použitelný univerzální zobrazovač pro monitorování a řízení průmyslových a technologických procesů. Tento zobrazovač je vybaven analogovými vstupy pro proudový i napěťový signál (přičemž vždy využívá jen jeden z nich) a jedním digitálním výstupem NPN.

Tento univerzální displej ITP14 je vhodný především pro jednoduchou a přesnou vizualizaci procesních hodnot měření různých veličin jako například tlaku, teploty, vlhkosti, průtoku, hladiny, objemu, vzdálenosti a podobně.
Nejčastější je využíván v provoze jako jsou dodávky a zpracování čisté, průmyslové a odpadové vody, dodávky stlačeného vzduchu a plynů, výroba a dodávky tepla, tepelné zpracování surovin, materiálu a výrobků, ocelářský a těžební průmysl, potravinářství a zpracování zemědělský produktů, papírenský a dřevozpracující průmysl a mnoho dalších.

Číselný rozsah zobrazení pokrývá všechny běžné průmyslové aplikace jako např. zobrazení: otáček, průtoku, tlaku, teploty, rychlosti, vzdálenosti, výšky hladiny či objemu nádrží. Lze jej použít jako pomocný zobrazovací displej pro vzdálená pracoviště nebo přímo na u procesu na dveřích rozvaděče. Častým případem použití je zobrazení aktuálních otáček motoru a nebo výstupní frekvence u frekvenčních měničů.

Doplňkové parametry

Kategorie: Zobrazovače procesních signálů
Hmotnost: 0.08 kg
? Napájení: 24 VDC
? Barva: červená
? Počet znaků: 4
? Výška znaku: 14 mm (čitelnost do 5m)
? Vstup: proudová smyčka, napěťová smyčka
? Výstup: digitální výstup
? Způsob montáže: do panelu
? Montážní rozměr: kruhový otvor 22mm
? Typ vstupního signálu: 0-5 mA, 0(4)-20mA, 0(2)-10V
? Typ výstupního signálu: NPN tranzistor, 200 mA, 42 V DC
