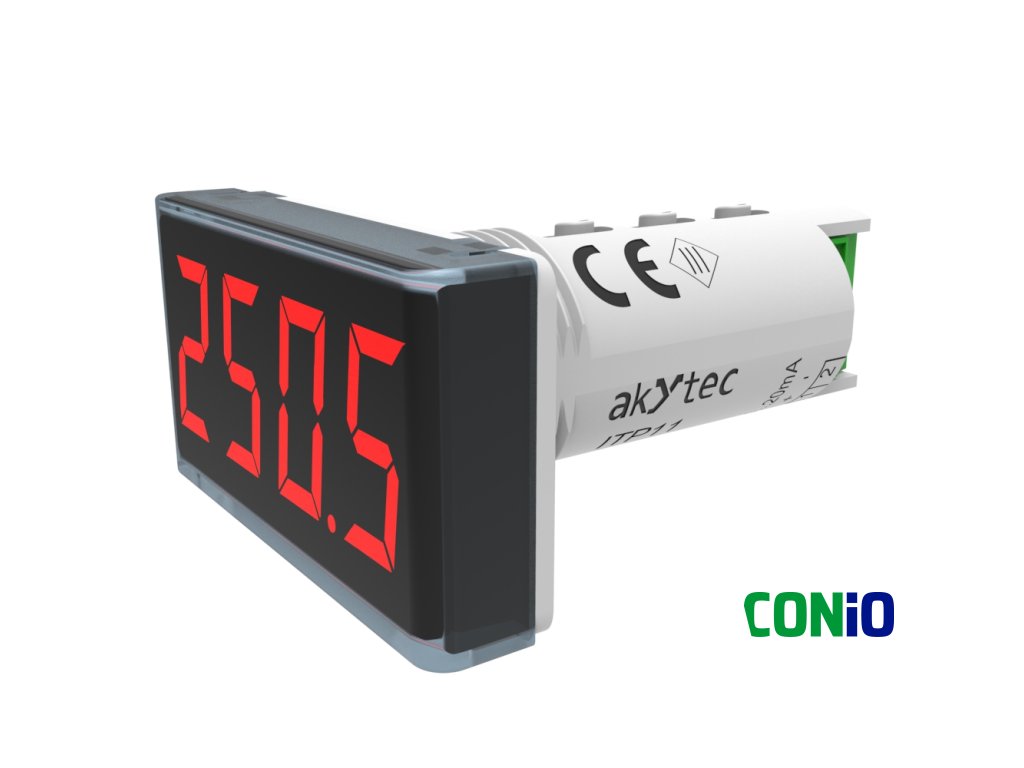

Zobrazovač proudové smyčky 4-20 mA, ITP11 - červený

Kód: 67806
Tip
Značka: akYtec GmbH
1 960 Kč 1 620 Kč bez DPH
Skladem

Škálovatelné zobrazení signálu z proudové smyčky 4-20 mA. Červený LED displej s nastavitelnou desetinnou tečkou.

Napájení přímo proudovou smyčkou bez nutnosti externího napájení.

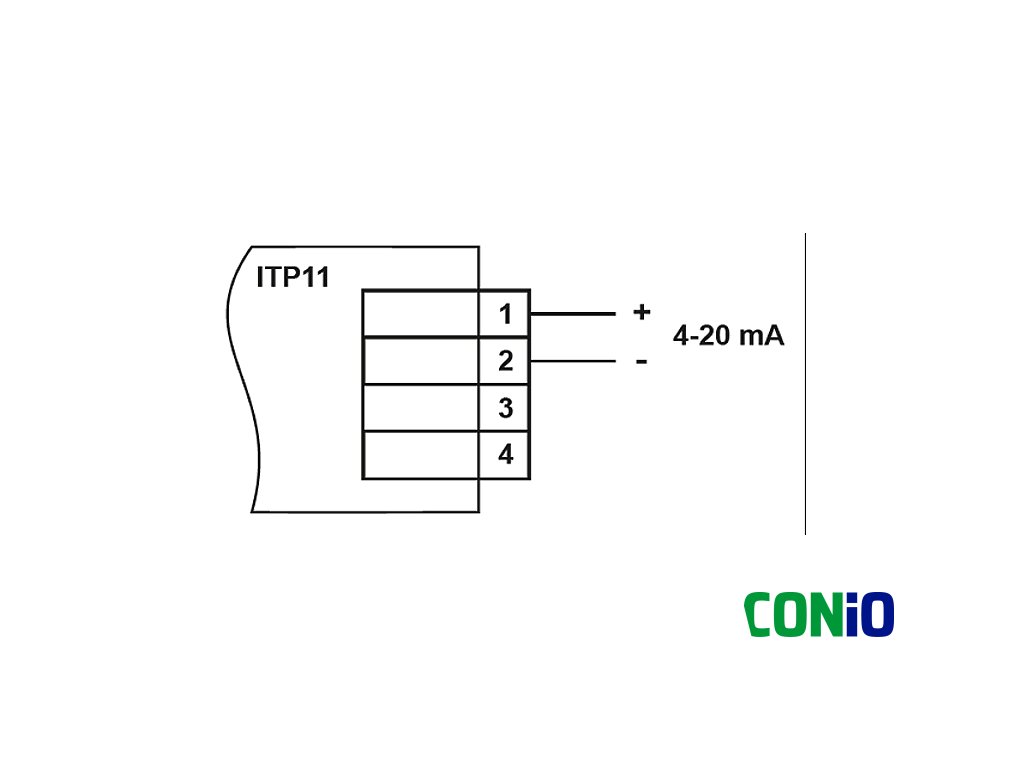

Instalace do kruhového otvoru 22mm, připojení pouhými dvěma vodiči. Velmi jednoduché nastavení ve třech krocích.

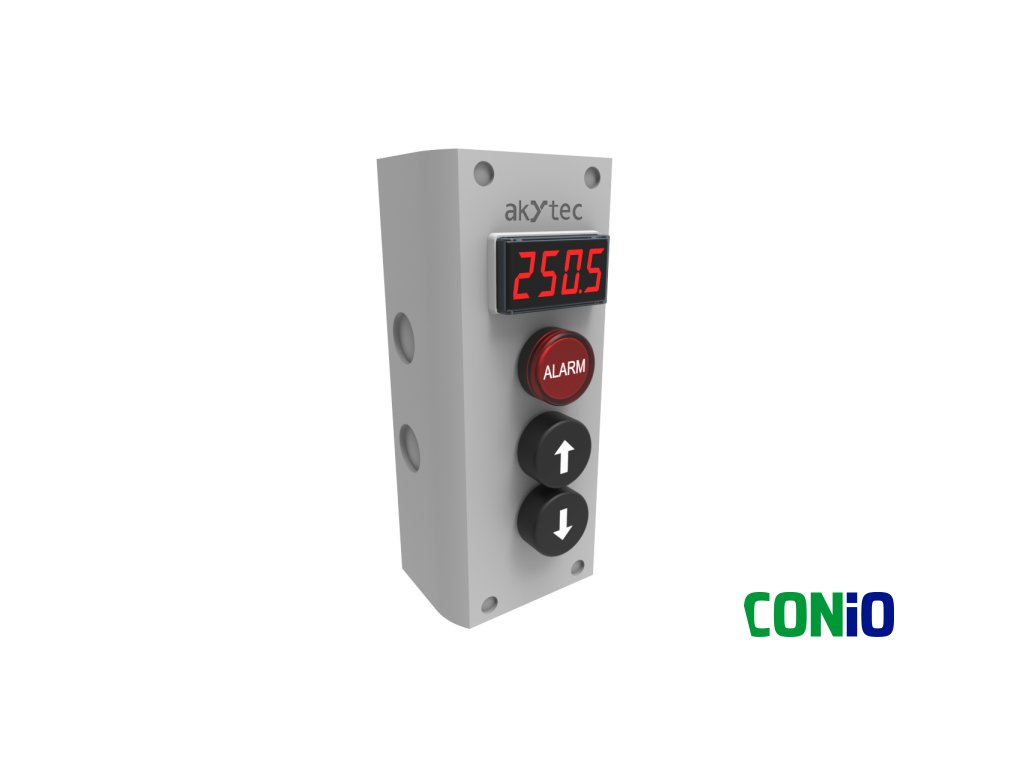

Číselný rozsah zobrazení pokrývá všechny běžné průmyslové aplikace jako např. zobrazení: otáček, průtoku, tlaku, teploty, rychlosti, vzdálenosti, výšky hladiny či objemu nádrží. Častým případem použití je zobrazení aktuálních otáček motoru a nebo výstupní frekvence u frekvenčních měničů.

Detailní informace

Detailní popis produktu

Instalace: než bys řekl zobrazovač

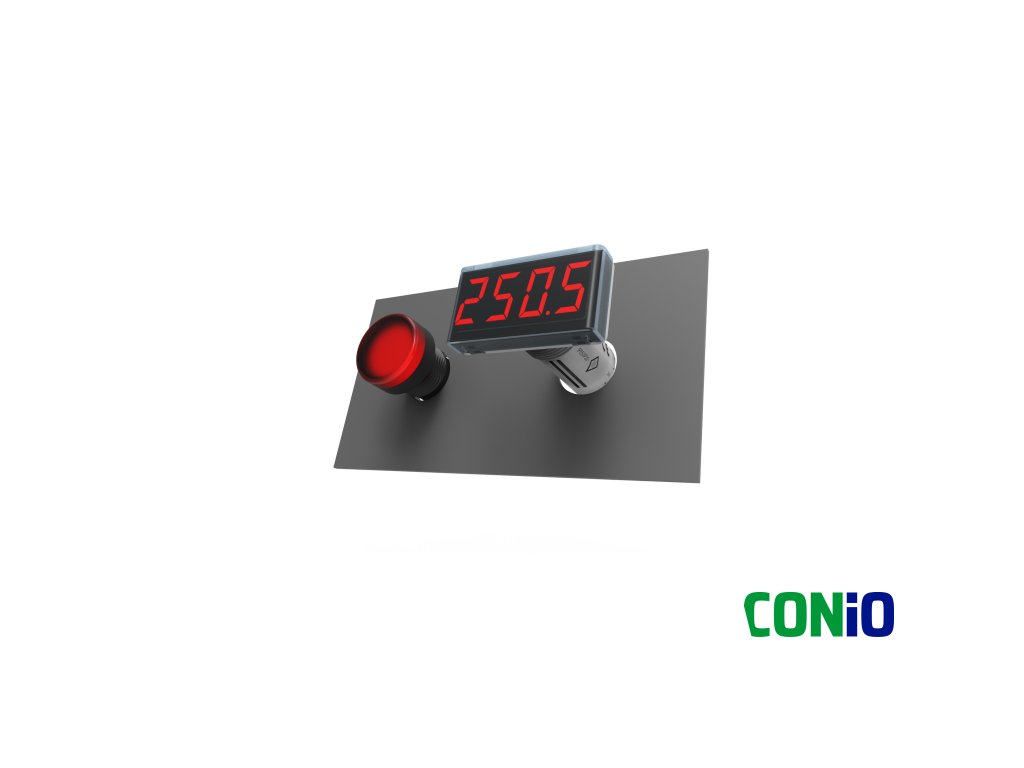

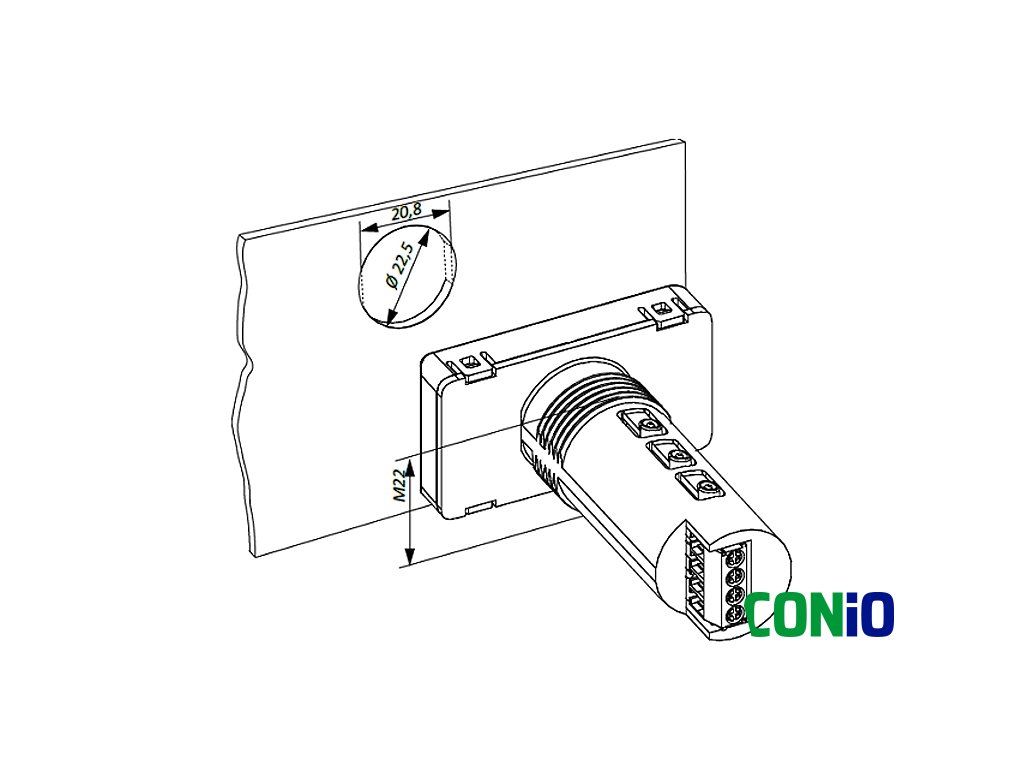

Tvar tohoto zobrazovače je stvořený pro rychlou instalaci. Díky kulatému válcovému tělu jej snadno instalujete do standardního kruhového otvoru s vrtáním 22,5 mm, stejně jako běžné panelové ovládací prvky, například přepínače nebo tlačítka. Odpadá vám tak složité vyřezávání hranatých otvorů, bez kterého se obvykle u jiných zobrazovačů neobejdete.

promo_itp.114.232_5

Zobrazovač proudové smyčky ITP11 - základní vlastnosti

  • Zobrazovaná hodnota -999…9999
  • Volitelné nastavení desetinné tečky
  • Digitální filtr
  • Funkce druhé odmocniny (pro speciální snímače)
  • Funkce alarmu (BLIKÁ) při překročení nastavených hodnot
  • Ochrana heslem proti neoprávněné změně nastavení

Technická data

Napájení přímo proudovou smyčkou
Vstupní signál 4-20 mA (2-vodičový)
Počet vstupů 1
Měřený rozsah 3,8 – 22,5 mA
Rozsah funkčnosti 3,2 – 25 mA
Vlastní úbytek napětí ≤4 V
Přesnost 0,2% + 1 digit
Displej 4-místný, 7-segmentový LED
Výška znaku 14mm
Barva displeje červená
Vzorkování (bez tlumení) 1/s
Krytí IP65 (displej) / IP20 (konektor)

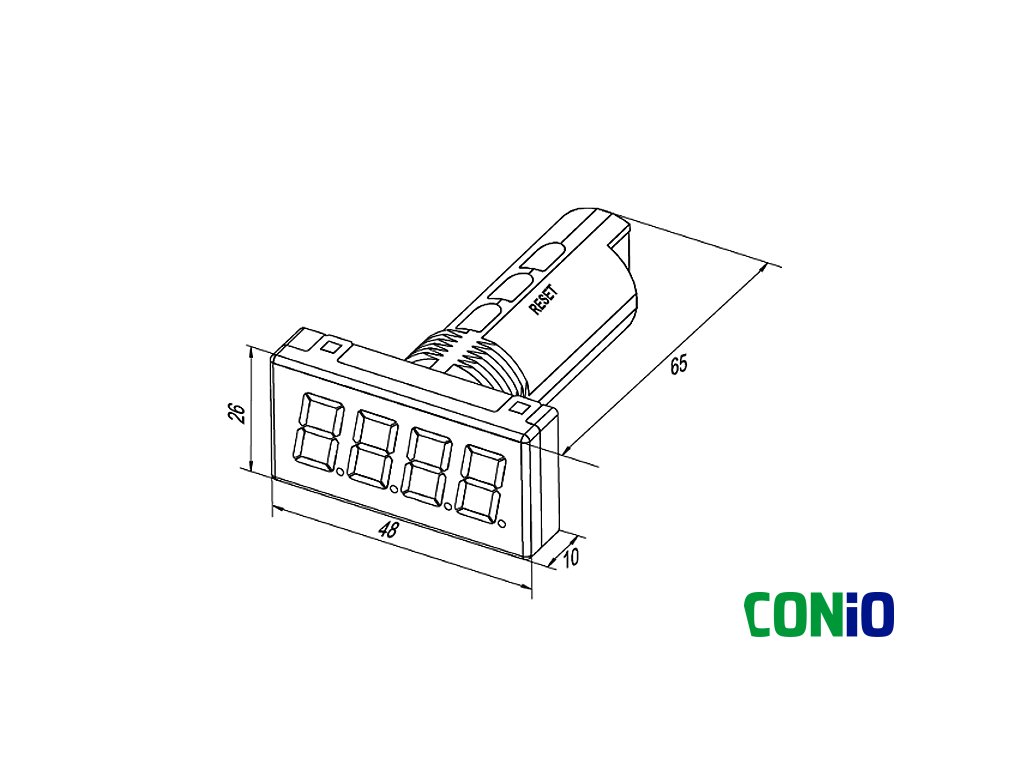

Rozměry / Hmotnost 48x26x65 mm / 30 g
Třída ochrany III
Rozsah teplot -30…+70°C (pracovní) / -40…+80°C (skladování)
Vlhkost vzduchu do 80% (nekondenzující)

 Krytí IP65 zajišťuje vysokou ochranu proti vodě a prachu a je vhodný pro průmyslová prostředí, například pro zásobování vodou nebo tepelné zpracování. Přístroj zaručuje maximální úbytek napětí 4 V a je nyní vybaven funkcí alarmu, která aktivuje blikání displeje v případě odchylky od žádané hodnoty.

Číselný rozsah zobrazení pokrývá všechny běžné průmyslové aplikace jako např. zobrazení: otáček, průtoku, tlaku, teploty, rychlosti, vzdálenosti, výšky hladiny či objemu nádrží. Častým případem použití je zobrazení aktuálních otáček motoru a nebo výstupní frekvence u frekvenčních měničů.

ITP11 je mikroprocesorem řízený digitální zobrazovač smyčky 4-20mA. ITP11 je vhodný k rychlému a pohodlnému vývoji vizualizačních systémů pro různé aplikace. Může být velmi užitečný jak pro dodatečné místní zobrazení naměřených hodnot, nebo i jako součást sofistikované vizualizace. Tento zobrazovač procesu je volitelně osazen zelenými nebo červenými LED segmenty, je nejen schopen škálovat lineární signály 4-20 mA, ale také umožňuje linearizaci druhé odmocniny vstupního signálu. Mikroprocesorem řízený digitální zobrazovač ITP11 je vhodný k rychlému a pohodlnému vývoji vizualizačních systémů pro různé aplikace. Může být velmi užitečný jak pro dodatečné místní zobrazení naměřených hodnot, nebo i jako součást sofistikované vizualizace. Tento zobrazovač procesu je volitelně osazen zelenými nebo červenými LED segmenty, je nejen schopen škálovat lineární signály 4-20 mA, ale také umožňuje linearizaci druhé odmocniny vstupního signálu.

Doplňkové parametry

Kategorie: Zobrazovače procesních signálů
Hmotnost: 0.08 kg
? Napájení: bez napájení
? Barva: červená
? Počet znaků: 4
? Výška znaku: 14 mm (čitelnost do 5m)
? Vstup: proudová smyčka
? Způsob montáže: do panelu
? Montážní rozměr: kruhový otvor 22mm
? Typ vstupního signálu: 4-20 mA
