Detailní popis produktu

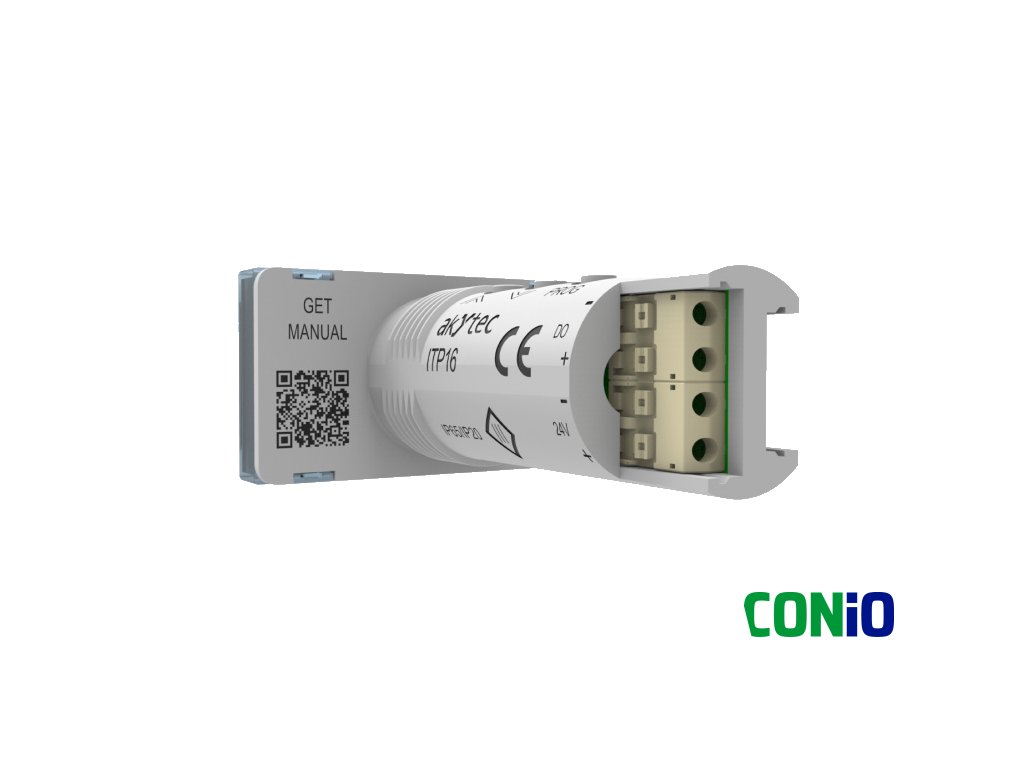

Snadná instalace, univerzální použití

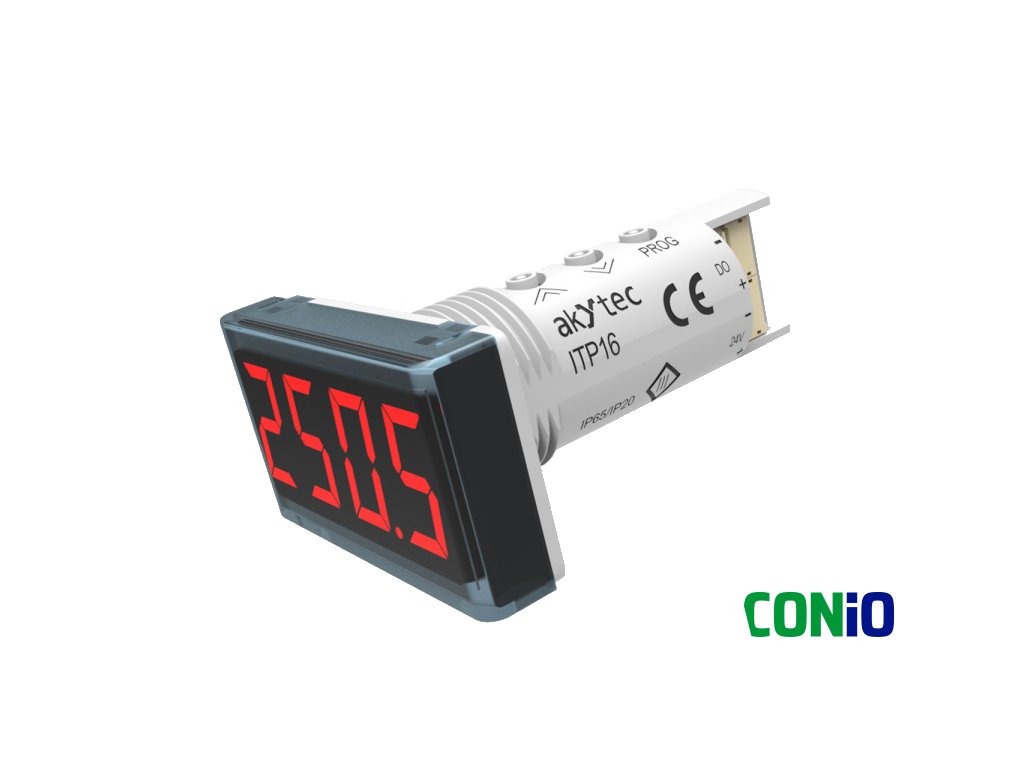

Zobrazovač teploty ITP16 je zvláště oblíben zejména pro rychlou a snadnou instalaci vizuálních zobrazovacích systémů pro různé tepelné procesy.

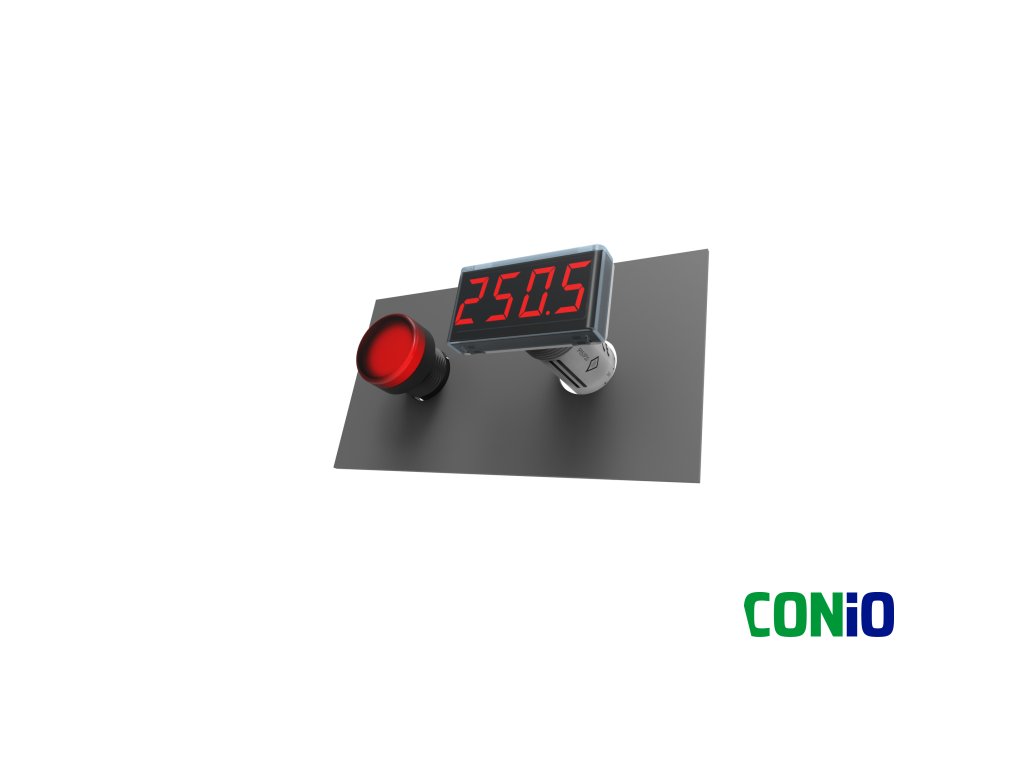

Kompaktní rozměry montáž do standardního otvoru Ø 22,5 mm jej umožňují využít místně, jako indikativní zobrazovací jednotky pro měření hodnot nebo jako součást komplexního vizuálního zobrazovacího systému.
Zobrazovač teploty ITP16 - základní vlastnosti
-
Měření a zobrazení teploty nebo hodnoty procesu
-
Lineární měření napěťového signálu
-
Zobrazována hodnota od -999 do 9999
-
Volitelné nastavení desetinné tečky
-
Řízení procesu ON/OFF pomocí výstupu NPN
-
Digitální filtr
-
Funkce druhé odmocniny (pro speciální snímače)
-
Funkce alarmu (bliká) při překročení nastavených mezních hodnot
-
Indikace chyby při přerušení vodiče aneb při zkratu
Technická data
| Napájení |
24 (10..30) VDC |
| Vstupní signál |
TC, RTD, 0-1V, -50...+50mV (podrobněji viz. níže) |
| Počet vstupů |
1 |
| Vlastní spotřeba |
max. 1 W |
| Impedance vstupu |
0-1 V, -50…+50 mV ≥ 250 kOhm |
| Výstup |
NPN tranzistor, zatížitelnost 200 mA, 42 V DC |
| Zatížitelnost |
200 mA, 42 V DC |
| Přesnost |
0,2 % FS |
| Vliv teploty |
≤ 0,2 % / 10°C |
| Displej |
7-segmentový LED |
| Výška znaku |
14mm |
| Barva displeje |

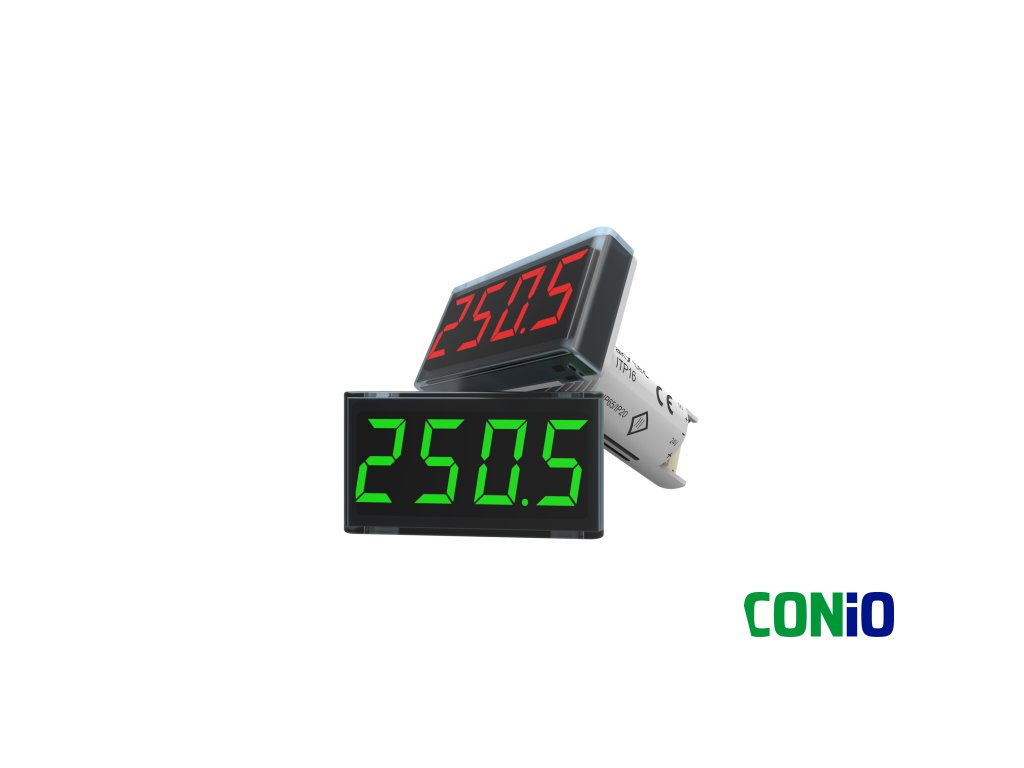

červená nebo zelená |
| Vzorkování (bez tlumení) |
2/s |
| Krytí |
IP65 (displej) / IP20 (konektor) |
| Rozměry / Hmotnost |
48 x 26 x 65 mm / 30 g |
| Montážní otvor |
∅ 22,5 mm |
| Třída ochrany |
III |
| Rozsah teplot |
-30…+70°C (pracovní) / -40…+80°C (skladování) |
| Vlhkost vzduchu |
do 80 % (nekondenzující) |

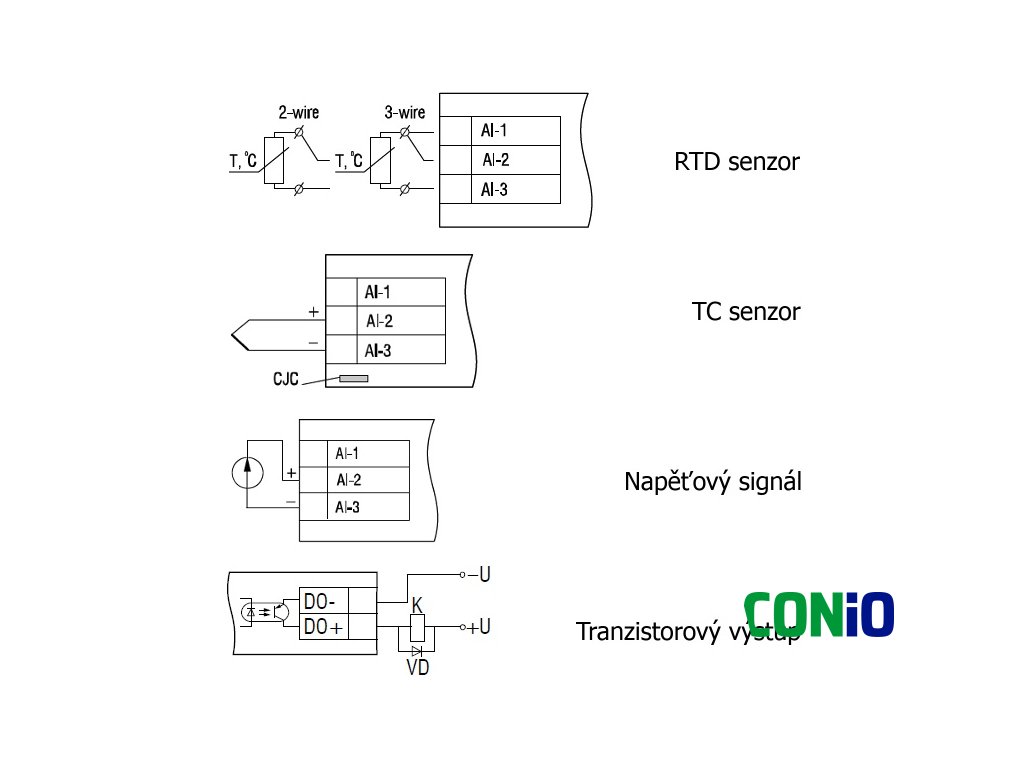

ITP16 je využitelný zejména u průmyslových procesů vyžadujících měření, sledování a řízení teploty.
Obsahuje konfigurovatelný analogový vstup pro snímače teploty typu:
- RTD – odporové snímače teploty (Pt50, Pt100, Pt500, Pt1000)
- z našeho sortimentu můžete využít např. snímač teploty vzduchu DTS125L – Pt100.
- TC – termočlánky typu (K, J, N, T, S, R, B, A, L, A-2, A-3),
- lineární napěťové signály (0-1 V, -50…+50mV)
Mimo to je ITP16 vybaven jedním digitálním NPN výstupem, kterým je možno realizovat ON/OFF regulaci teploty pomocí externího nízkonapěťového relé s napětím cívky do 42 V DC / 200 mA. Panelový zobrazovač ITP16 je tak možné využít jako digitální termostat, který nejen, že zobrazí teplotu připojeného snímače, ale také je schopen ji regulovat metodou ON/OFF.
ITP16 je vybaven funkcí alarmu. Je-li tato funkce zapnutá, začne displej blikat s frekvencí přibližně 2 Hz, pokud úroveň vstupního signálu překročí nastavené hodnoty.
Podporované typy senzorů
| Typ signálu |
Rozsah měření, °C |
Teplotní koeficient, °C-1 |
| RTD dle IEC 60751:2008 |
| Pt50 |
-200…+850 |
0.00385 |
| Pt100 |
| Pt500 |
| Pt1000 |
| RTD dle GOST 6651 |
| Cu50 |
-50 …+200 |
0.00426 |
| 50M |
-180 …+200 |
0.00428 |
| 50P |
-200…+850 |
0.00391 |
| Cu100 |
-50 …+200 |
0.00426 |
| 100M |
-180 …+200 |
0.00428 |
| 100P |
-200…+850 |
0.00391 |
| Ni100 |
-60…+180 |
0.00617 |
| Cu500 |
-50 …+200 |
0.00426 |
| 500M |
-180 …+200 |
0.00428 |
| 500P |
-200…+850 |
0.00391 |
| Ni500 |
-60…+180 |
0.00617 |
| Cu1000 |
-50…+200 |
0.00426 |
| 1000M |
-180…+200 |
0.00428 |
| 1000P |
-200…+850 |
0.00391 |
| Ni1000 |
-60…+180 |
0.00617 |
| TC dle IEC 60584-1:2013 |
| K |
–200…+1300 |
— |
| J |
–200…+1200 |
| N |
–200…+1300 |
| T |
–250…+400 |
| S |
–50…+1750 |
| R |
–50…+1750 |
| B |
+200…+1800 |
| A |
0…+2500 |
| TC dle GOST 8.585 |
| L |
-200…+800 |
— |
| A-2 |
0…+1800 |
| A-3 |
| TC dle DIN 43710 |
| L |
-200…+900 |
— |
| Lineární signály |
| -50…50 mV |
0…100 % |
— |
| 0-1 V |
Doplňkové parametry
|
|
Zobrazovače teploty |
|
|
0.08 kg
|
|
|
24 VDC |
|
|
červená |
|
|
4 |
|
|
14 mm (čitelnost do 5m) |
|
|
teplotní čidla (RTD, TC...) |
|
|
digitální výstup |
|
|
do panelu |
|
|
kruhový otvor 22mm |
|
|
RTD: Pt50, Pt100, Pt500, Pt1000, TC: K, J, N, T, S, R, B, A, L, A-2, A-3, 0-1 V, -50...+50mV |
|
|
NPN tranzistor, 200 mA, 42 V DC |
