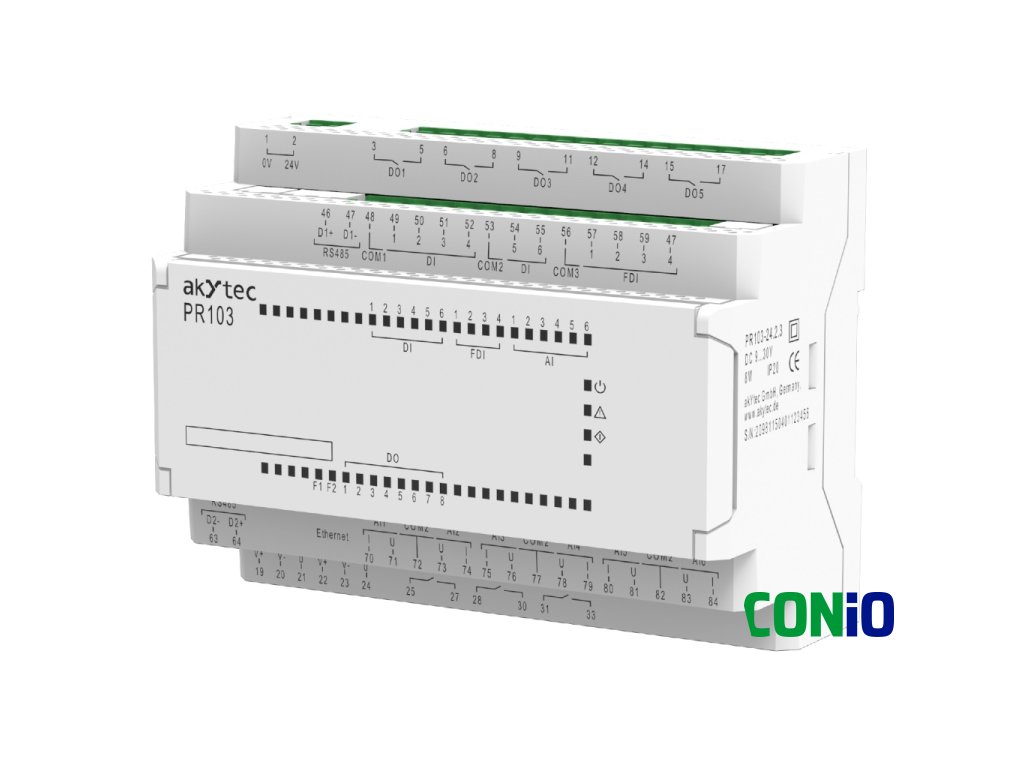

Univerzální programovatelné relé s Ethernetem PR103.24.3.2
Kód: 138888Související produkty
Detailní popis produktu
Základní vlastnosti a funkce programovatelného relé PR103.24.3.2
- Ethernet, 24 V DC, 10DI + 10DO + 6AI, 2x RS485 (Modbus RTU/ASCII)
- celkem 26 I/O
- Ethernet / Modbus TCP
- 2x RS485 / Modbus RTU / ASCII, Master / Slave
- 24 VDC (9 ... 30 VDC), příkon 8W
- 10 DI, z toho 4 rychlé digitální vstupy až do 100 kHz.
- 6 AI pro: Pt500, Pt1000, NTC/PTC, 4-20 mA, 0-10 V, diskrétní (DI) režim
- teplotní odporové snímače RTD (Pt500, Pt1000, Ni500, Ni1000 atd.)
- teplotní senzory NTC / PTC
- analogové signály 4-20 mA / 0-10 V
- digitální signály On/Off
- max 10 DI (výstupní relé 5A 250VAC / 3A 30VDC)
- max 2 rozšiřující moduly PRMxxx - až 32 dalších I/O bodů přes interní sběrnici bez ztráty výkonu
- rozsah provozních teplot: -40… + 55°C
- v režimu programování napájení přes USB
- sofwarové zahrnují logické a matematické funkce,
- denní a týdenní časovač
- PID řízení a mnoho dalších.
- rozsah univerzálních analogových vstupů je konfigurovatelný softwarem
- připojení různých snímačů hladiny, tlaku, teploty, vlhkosti, průtoku, rychlosti, otáček
- řízení výstupů podle stavu vstupu a/nebo logiky aplikace
- 2 programovatelné LED diody F1 a F2 (červená a zelená)
- Master a / nebo Slave v síti Modbus po sběrnici RS485
- hodiny v reálného času a jejich funkce
PR103 je ethernetové mini-PLC s pokročilými komunikačními schopnostmi. Díky portu Ethernet a dvěma rozhraním RS485, a možnostem Modbus TCP a Modbus RTU/ASCII protokolu, se jedná o ideální nástroj pro IOT sítě.
Rychlé digitální vstupy: 4 z 10 digitálních vstupů mohou být použity jako rychlé vstupy například pro počítadla impulzů, které zpracovávají signály ze 100-kilohertzových snímačů.
Analogové vstupy jsou konfigurovatelné a dokáží zpracovat široký rozsah odporových snímačů typu RTD, NTC/PTC a standardních 4-20mA alebo 0-10V analogových signálů. Mimo to lze počet vstupů rozšířit přes interní sběrnici pomocí dvou rozšiřujících modulů PRM.
Programovatelné relé PR103, je mini-PLC navrhnuto pro montáž na DIN lištu v rozváděči, může pracovat v nevyhřívaném prostředí při teplotách až do -40°C, ale také při teplotách dosahujících až +55°C.
Uživatelský program se píše v jazyce FBD (funkční blokový diagram) s podporou funkčních bloků v jazyce ST (Strukturovaný text) v softwaru akYtec ALP. Řídící algoritmus lze do paměti přístroje nahrát přes mikro USB kabel, Ethernet nebo RS-485.

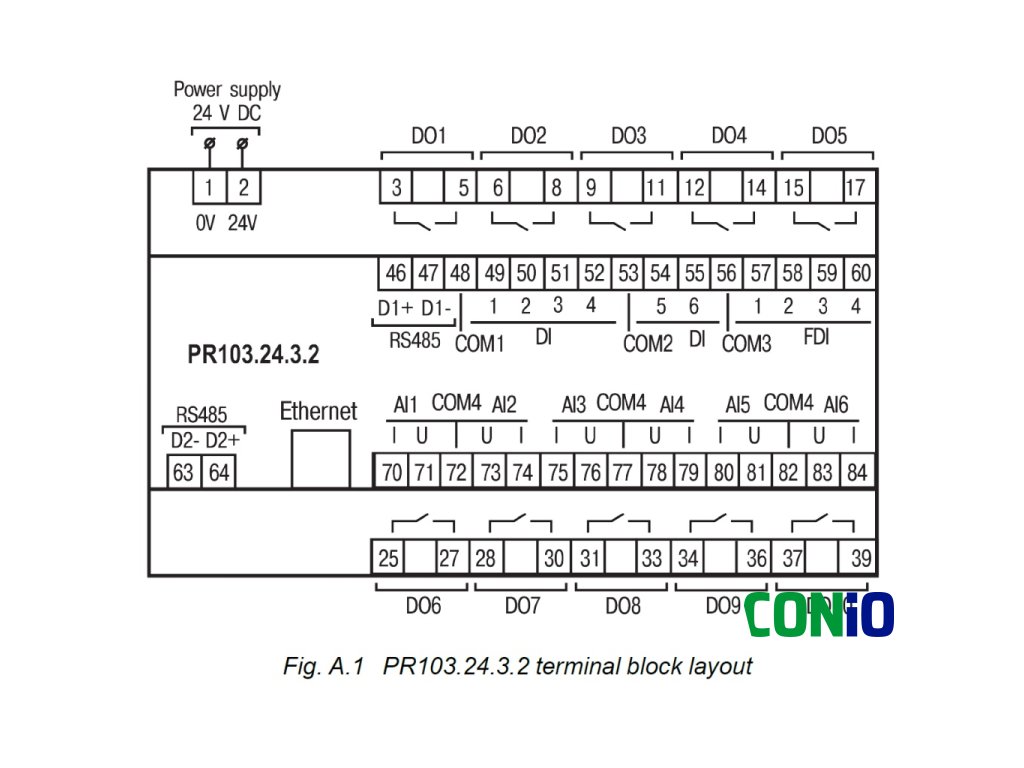

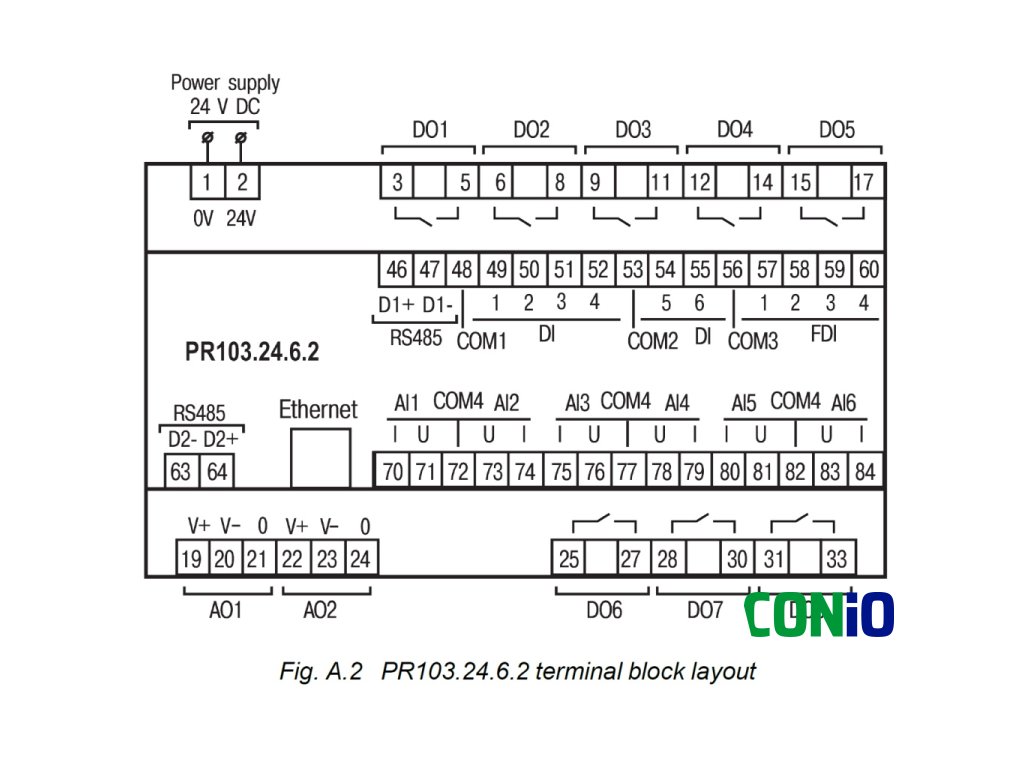

Počet a vlastnosti vstupů a výstupů relé PR103:
10 digitálních vstupů, z toho 4 rychlé digitální vstupy až do 100 kHz.
6 analogových vstupů: Pt500, Pt1000, NTC/PTC, 4...20 mA, 0...10 V, diskrétní (DI) režim atd.
10 digitálních výstupů (výstupní relé 5A 250VAC / 3A 30VDC).

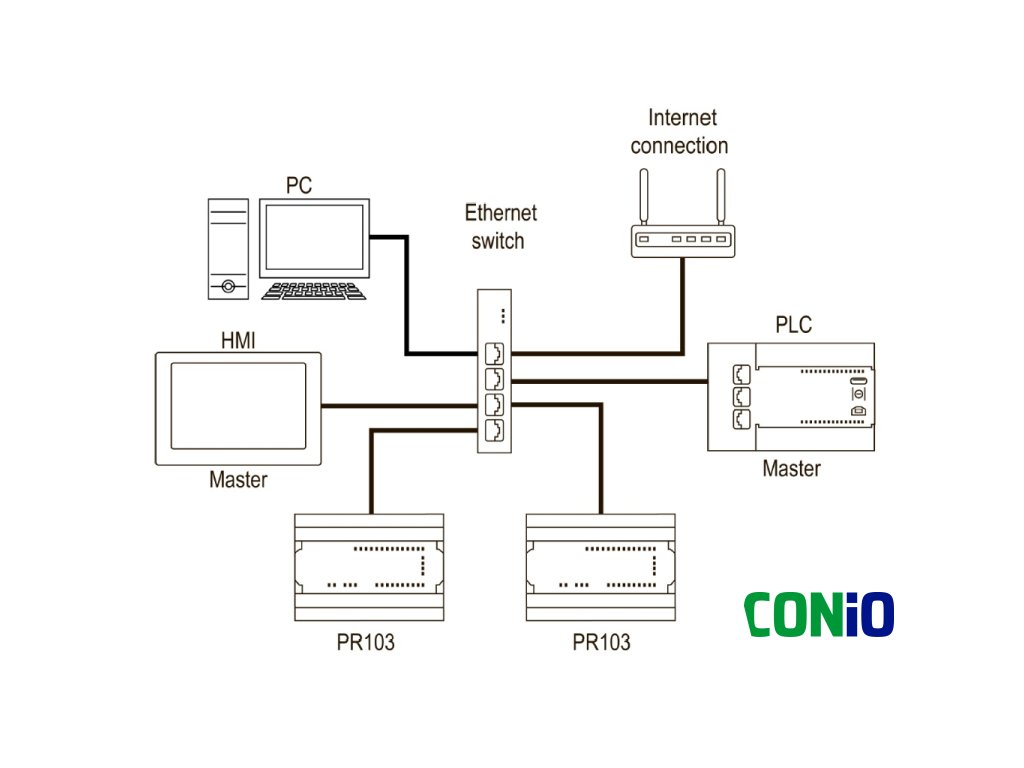

Možnosti komunikace:
Ethernetové rozhraní, režim Master/Slave:
Cloudová služba akYtecCloud - přímý přístup (již brzy)
Připojení k PC pro konfiguraci programu a upload.
Vizualizace procesů s operátorskými panelmi a SCADA.
Rozšíření pomocí Ethernetových I/O modulů Mx210
2 porty RS-485, Modbus RTU, režim Master/Slave:
Integrace do SCADA systémů.
Vizualizace procesů pomocí operátorských panelů.
Rozšíření pomocí RS485 I/O modulů Mx110.
Ovládání externích zařízení: frekvenční měniče, snímače atd.
Připojení k PC pro konfiguraci programu a upload.
Designové provedení:
Kompaktní tvar pouzdra se šířkou 7 modulů MCB (jističový profil).
Odnímatelné svorkovnice pro jednoduchou instalaci.
Rychlá výměna baterie po odklopení krytu.
Provoz:
Napájení: 24VDC / 8W
Možnost napájení ze záložní bateriové síťe 12V DC.

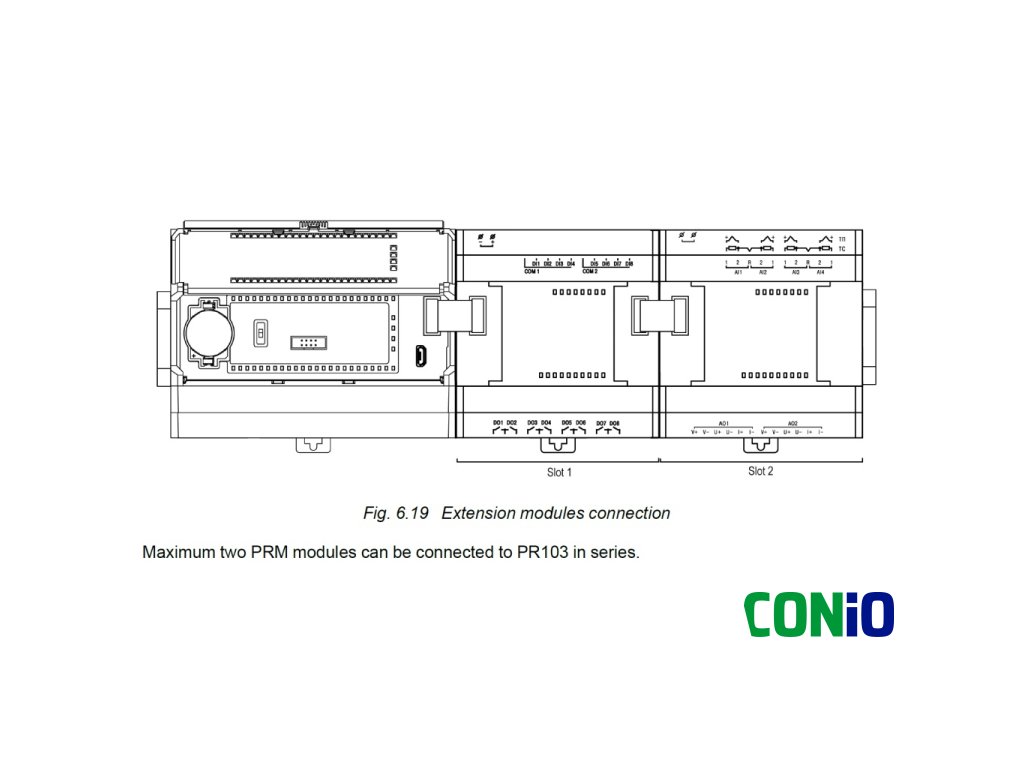

Možnost navýšení až o 32 dostupných I/O pomocí přímo připojených PRM modulů.
Provoz v nevytápěných prostorech -40...+55 °С.
Konfigurace a upload programu přes USB, Ethernet nebo RS-485.
Podporované snímače a typy signálů pro vstupy:
0-10VDC
4-20mA
0-300kOhm
Odporové snímače a snímače teploty:
Pt500, Pt1000 -200…+850°C
Cu500, Cu1000 -50…+200°C
Ni500, Ni1000 -60…+180°C
B57861S series, 2 kΩ, B25/100 = 3560 -55…+100°C
B57861S series, 3 kΩ, B25/100 = 3988 -55…+145°C
B57861S series, 5 kΩ, B25/100 = 3988 -35…+145°C
B57861S series, 10 kΩ, B25/100 = 3988 -35…+155°C
B57861S series, 30 kΩ, B25/100 = 3964 -20…+155°C
B57861S series, 50 kΩ, B25/100 = 3760 -10…+155°C
NTC 3435, 10 kΩ -40…+105°C
NTC 3977, 10 kΩ -40…+125°C K
TY82-110 -55…+150°C
KTY82-120 -55…+150°C
KTY82-121 -55…+150°C
KTY82-122 -55…+150°C
KTY82-150 -55…+150°C
KTY82-151 -55…+150°C
Doplňkové parametry
Kategorie: | Programovatelná relé |
---|---|
Hmotnost: | 0.6 kg |
? Napájení: | 24 VDC |
? Digitální vstupy: | 10, Fast DI |
? Digitální výstupy: | 10 |
? Analogové vstupy: | 6 |
? Vstupní analogový signál: | Napětí (0-10V), Proud (4-20mA), Teplota (RTD, TC...) |
? Rozhraní: | 2x RS485, Ethernet |
? Signál analogového výstupu: | Napětí (0-10V), Proud (4-20mA) |
? Vstupní signál: | 0-10V, NTC, PTC, 4-20mA, RTD |
? Výstupní signál: | 0-10V, 4-20mA |
Komunikační protokol: | Modbus RTU/ASCII , Modbus TCP |

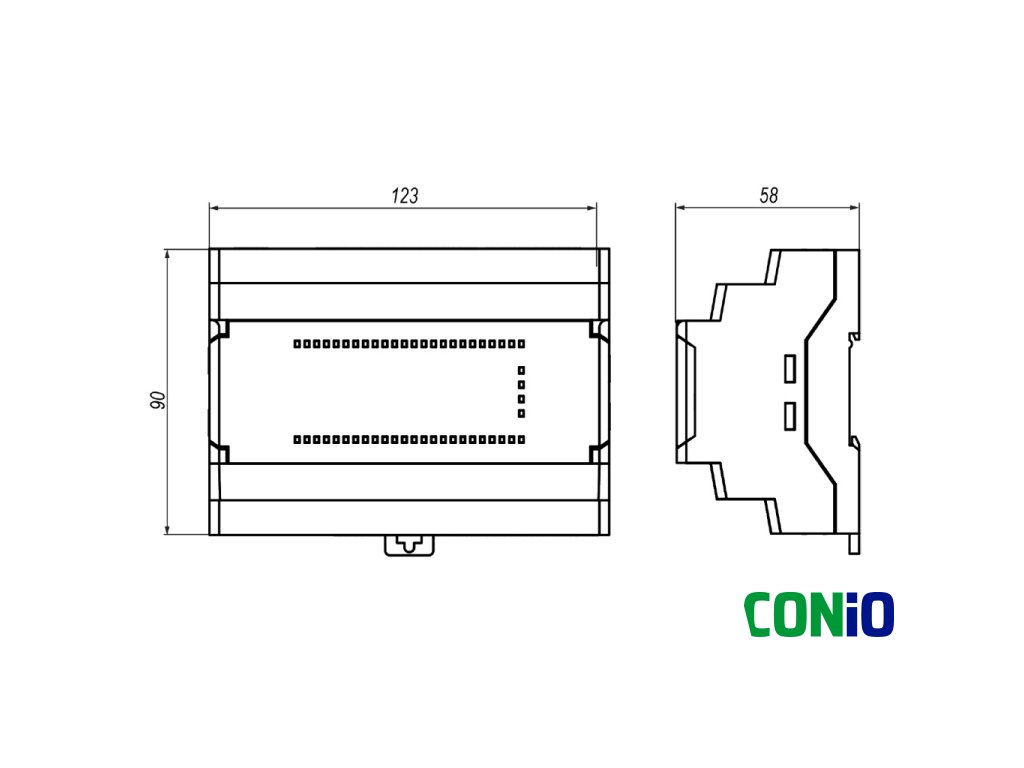

Rozměry (DxHxV): | 123x58x108 mm |
Krytí: | IP20 |
