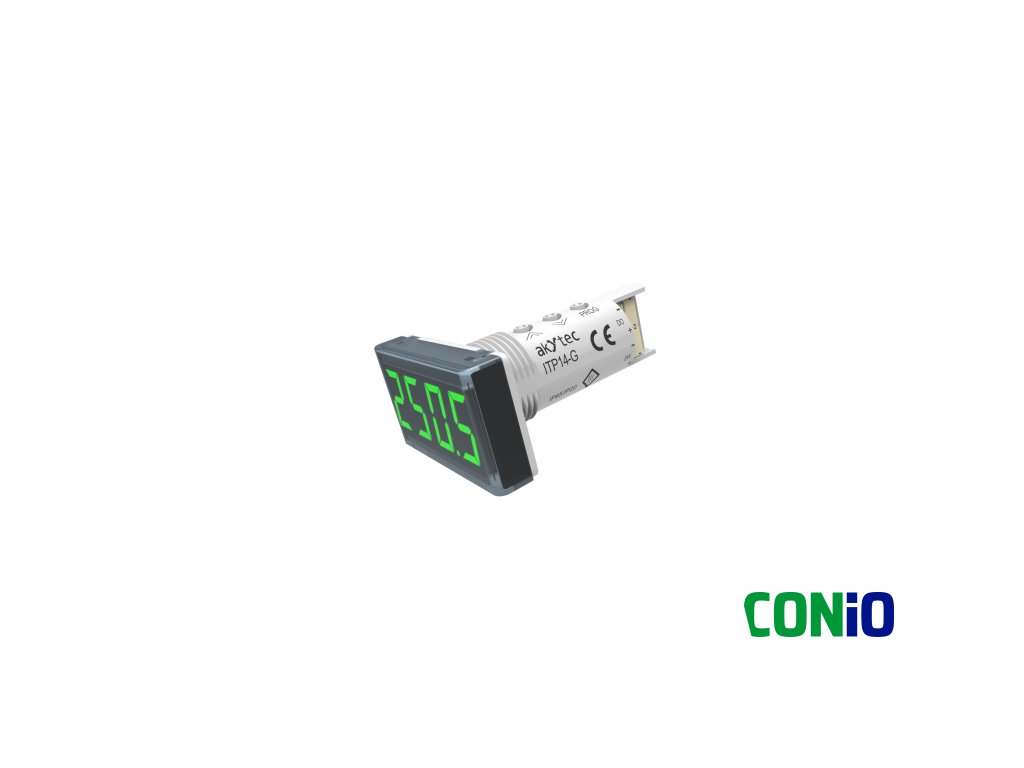

Univerzální zobrazovač 4-20mA, 0-10V, ITP14-G - zelený
Kód: 66074Související produkty
Detailní popis produktu
Univerzální zobrazovač ITP14-G - základní vlastnosti
- Zobrazení analogového signálu 0-5 mA, 0(4)-20 mA, 0(2)-10 V
- Zobrazována hodnota od -999 do 9999
- Volitelné nastavení desetinné tečky
- Řízení procesu ON/OFF pomocí výstupu NPN
- Digitální filtr
- Funkce druhé odmocniny (pro speciální snímače)
- Funkce alarmu (bliká) při překročení nastavených mezních hodnot
- Indikace chyby při přerušení vodiče aneb při zkratu
- Ochrana heslem proti neoprávněné změně nastavení
Technická data
| Napájení | 24 (10..30) VDC |

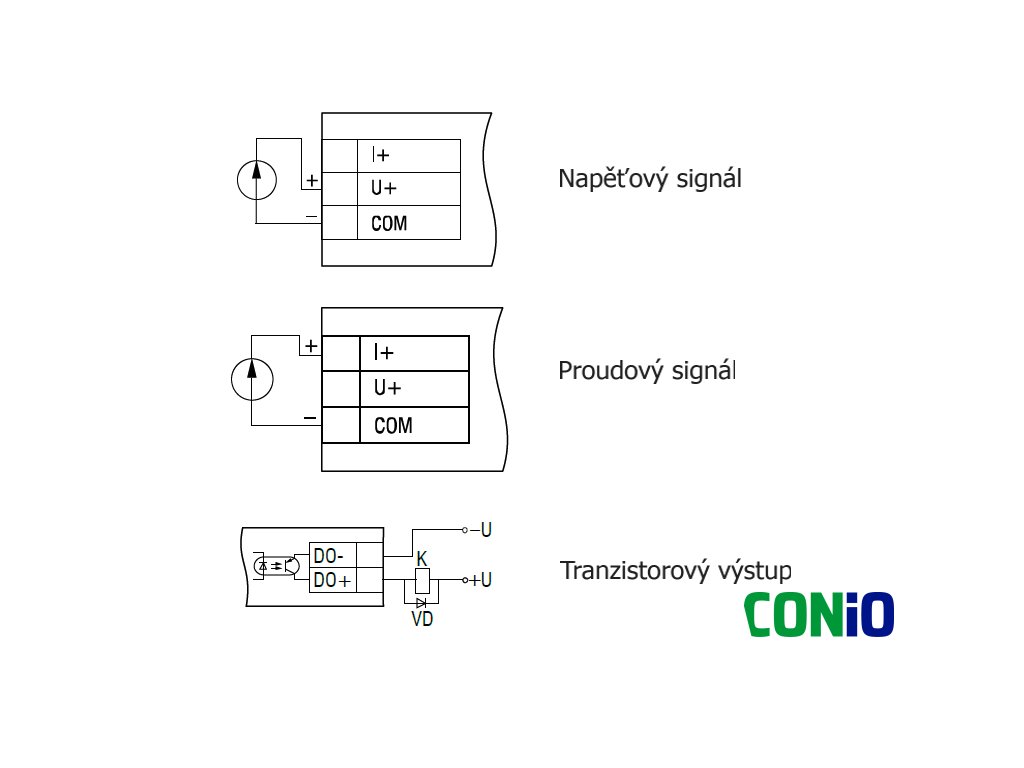

| Vstupní signál | 0-5 mA, 0(4)-20 mA, 0(2)-10 V |
| Počet vstupů | 1 |
| Vlastní spotřeba | max. 1 W |
| Impedance vstupu | 0-5 mA, 0(4)-20 mA ≤ 120 Ohm / 0(2)-10 V ≥ 250 kOhm |
| Výstup | NPN tranzistor |
| Zatížitelnost | 200 mA, 42 V DC |
| Přesnost | 0,2% + 1 digit |
| Displej | 4-místný, 7-segmentový LED |
| Výška znaku | 14mm |

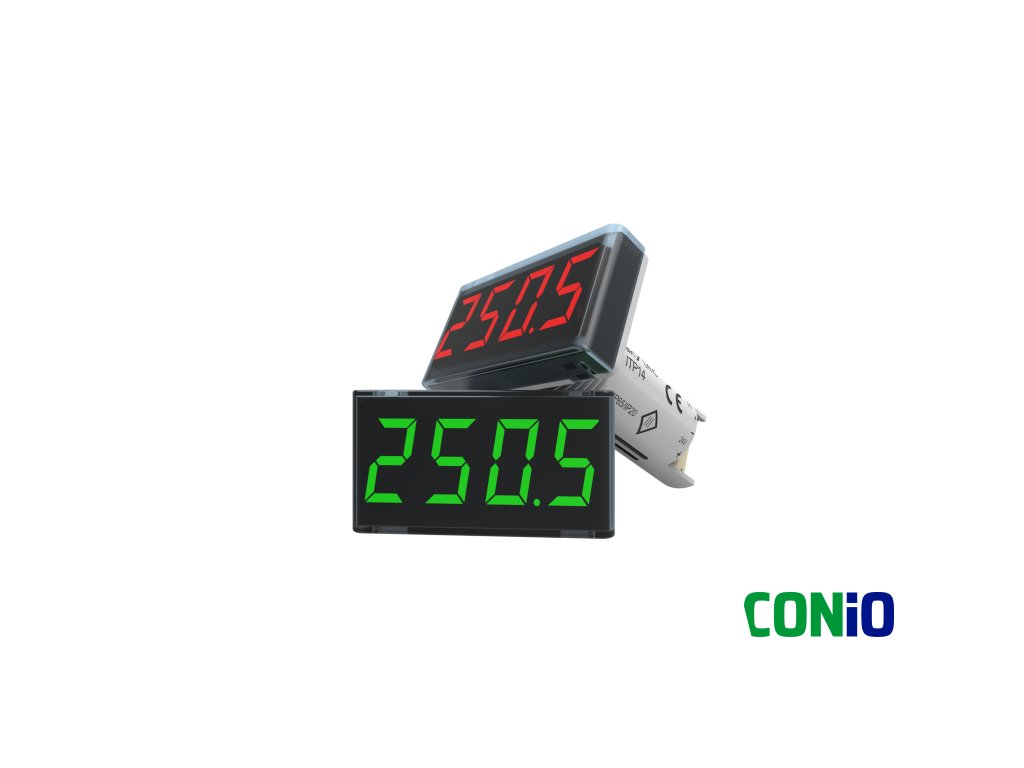

| Barva displeje | zelená |
| Vzorkování (bez tlumení) | 1/s |
| Krytí | IP65 (displej) / IP20 (konektor) |

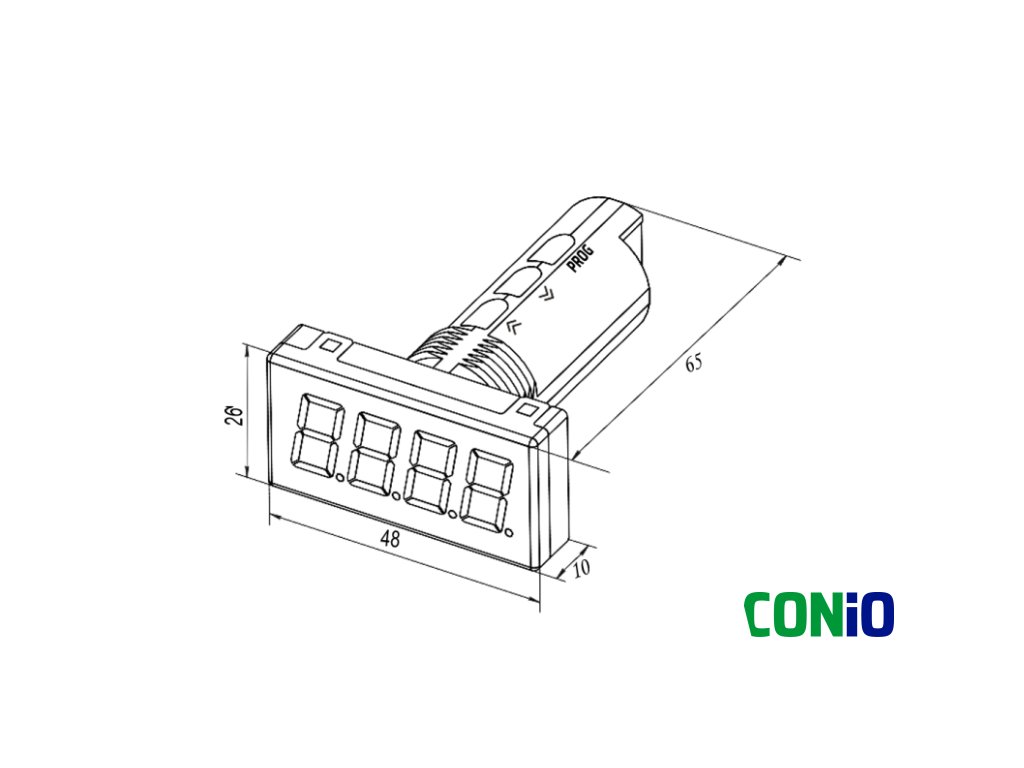

| Rozměry / Hmotnost | 48x26x65 mm / 30 g |
| Montážní otvor | ∅ 22,5 mm |
| Třída ochrany | III |
| Rozsah teplot | -30…+70°C (pracovní) / -40…+80°C (skladování) |
| Vlhkost vzduchu | do 80% (nekondenzující) |
Snadná instalace, univerzální použití

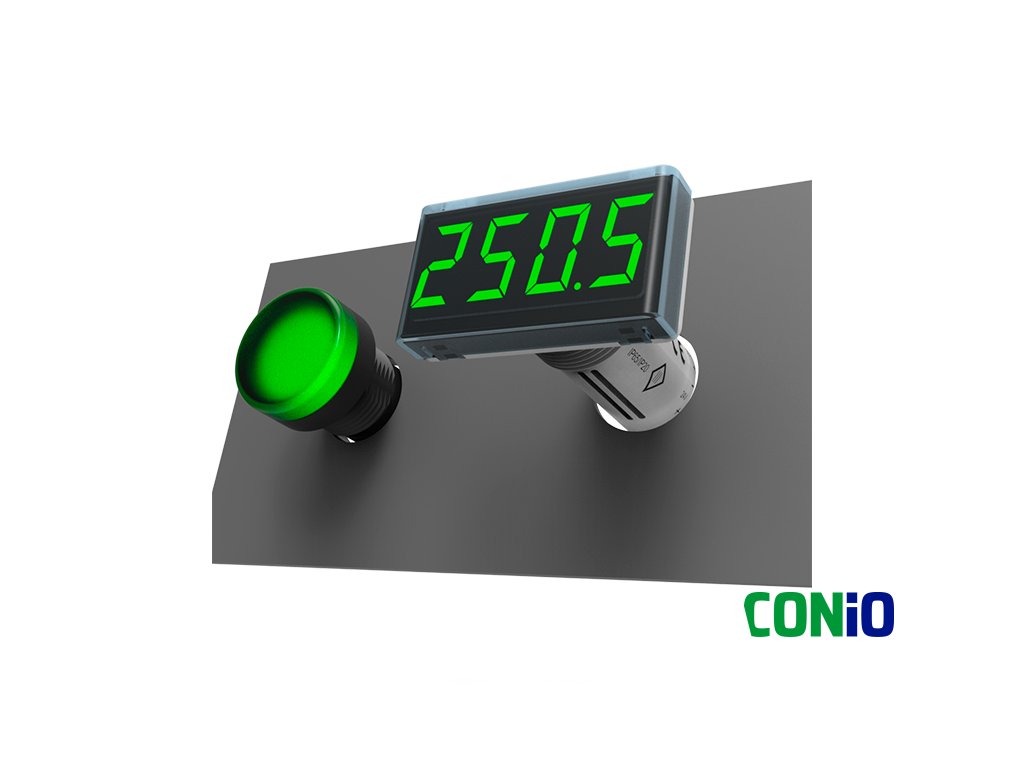

Pro montáž tohoto zobrazovače je potřebný stejný standardní otvor 22,5 mm jako pro běžné signalizační a ovládací prvky rozváděčů. Kompaktní velikost ITP14 zajišťuje, že se dá použít i jako dodatečná zobrazovací jednotka pro obsluhu přímo v místě práce, a nebo jako součást komplexního vizualizačního systému.
Aktivní zobrazovač, napájený ze zdroje 24VDC, s digitálním výstupem NPN, vhodný také jako jednokanálový on/off kontrolér.
ITP14 je všeobecně použitelný univerzální zobrazovač pro monitorování a řízení průmyslových a technologických procesů. Tento zobrazovač je vybaven analogovými vstupy pro proudový i napěťový signál (přičemž vždy využívá jen jeden z nich) a jedním digitálním výstupem NPN.
Tento univerzální displej ITP14 je vhodný především pro jednoduchou a přesnou vizualizaci procesních hodnot měření různých veličin jako například tlaku, teploty, vlhkosti, průtoku, hladiny, objemu, vzdálenosti a podobně.
Nejčastější je využíván v provoze jako jsou dodávky a zpracování čisté, průmyslové a odpadové vody, dodávky stlačeného vzduchu a plynů, výroba a dodávky tepla, tepelné zpracování surovin, materiálu a výrobků, ocelářský a těžební průmysl, potravinářství a zpracování zemědělský produktů, papírenský a dřevozpracující průmysl a mnoho dalších.
Číselný rozsah zobrazení pokrývá všechny běžné průmyslové aplikace jako např. zobrazení: otáček, průtoku, tlaku, teploty, rychlosti, vzdálenosti, výšky hladiny či objemu nádrží. Lze jej použít jako pomocný zobrazovací displej pro vzdálená pracoviště nebo přímo na u procesu na dveřích rozvaděče. Častým případem použití je zobrazení aktuálních otáček motoru a nebo výstupní frekvence u frekvenčních měničů.
Doplňkové parametry
| Kategorie: | Zobrazovače procesních signálů |
|---|---|
| Hmotnost: | 0.08 kg |
| ? Napájení: | 24 VDC |
| ? Barva: | zelená |
| ? Počet znaků: | 4 |
| ? Výška znaku: | 14 mm (čitelnost do 5m) |
| ? Vstup: | proudová smyčka, napěťová smyčka |
| ? Výstup: | digitální výstup |
| ? Způsob montáže: | do panelu |
| ? Montážní rozměr: | kruhový otvor 22mm |
| ? Typ vstupního signálu: | 0-5 mA, 0(4)-20mA, 0(2)-10V |
| ? Typ výstupního signálu: | NPN tranzistor, 200 mA, 42 V DC |
