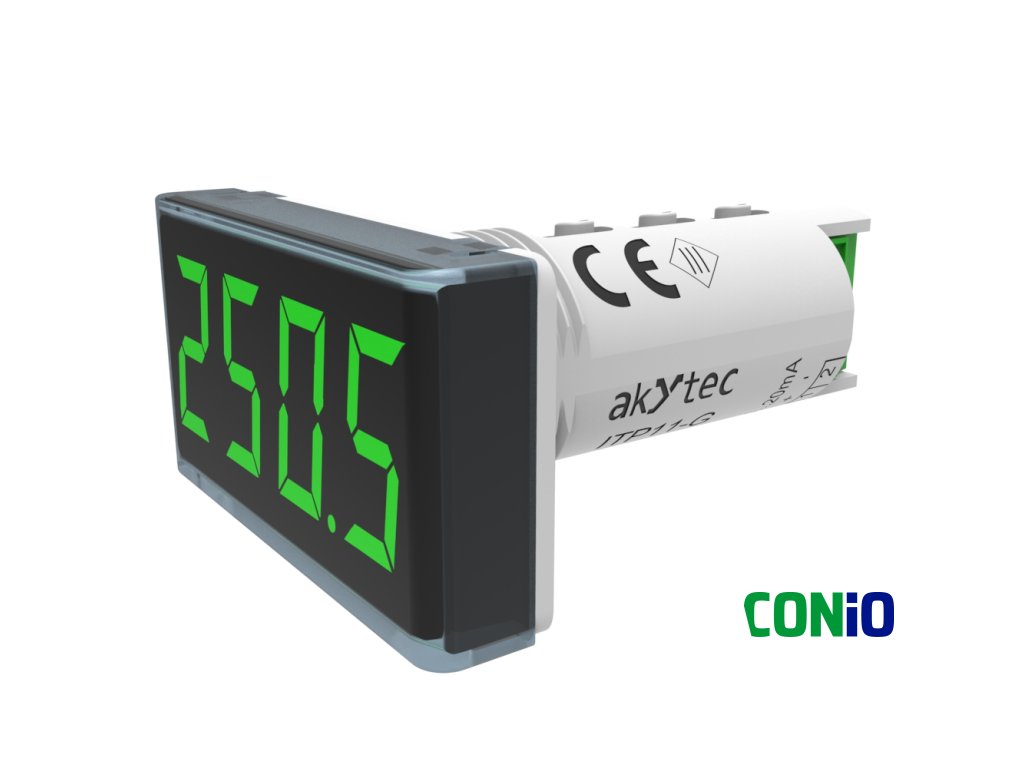

Zobrazovač proudové smyčky 4-20 mA, ITP11-G zelený
Kód: 67807Detailní popis produktu
Instalace: než bys řekl zobrazovač

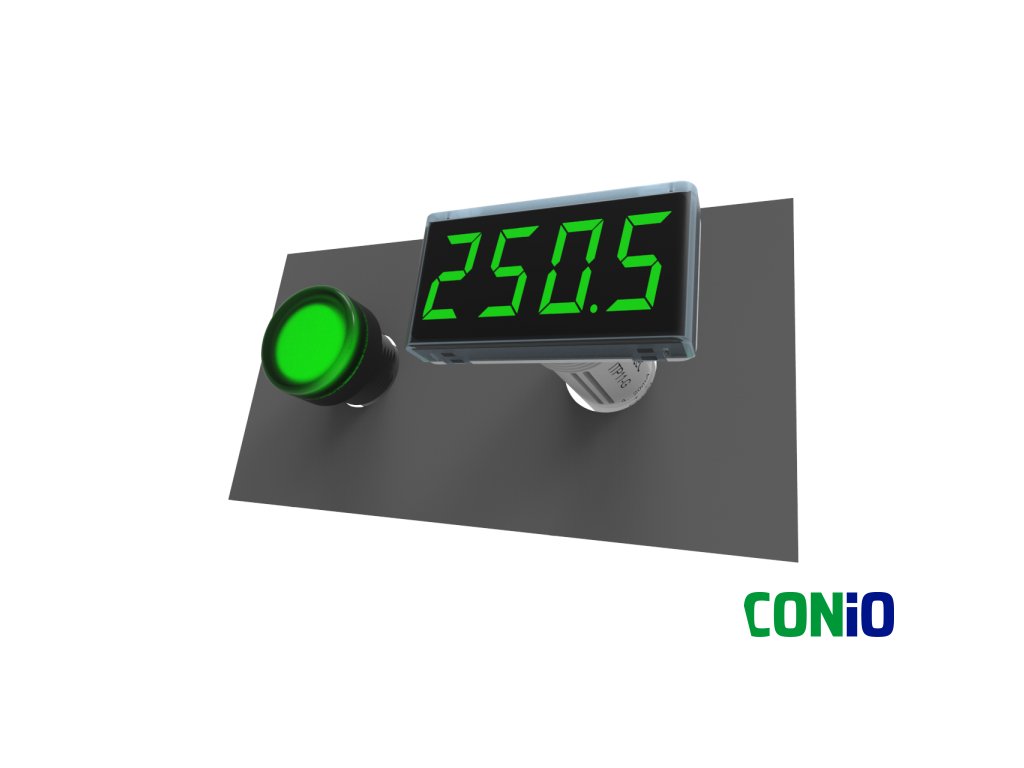

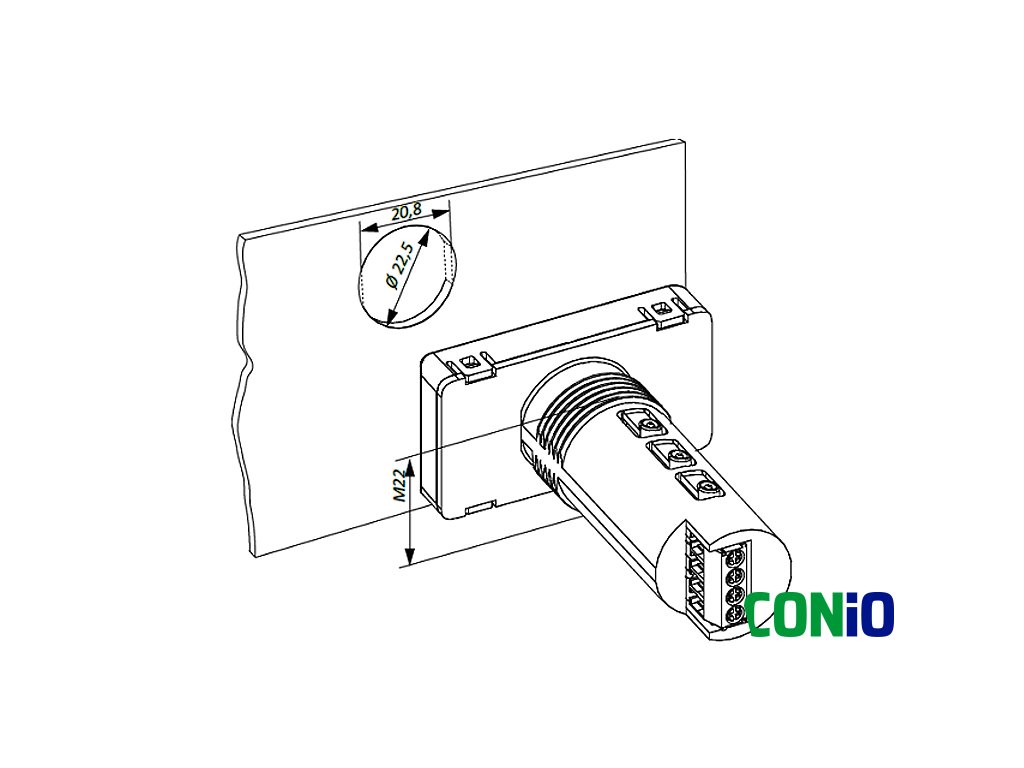

Tvar tohoto zobrazovače je stvořený pro rychlou instalaci. Díky kulatému válcovému tělu jej snadno instalujete do standardního kruhového otvoru s vrtáním 22,5 mm, stejně jako běžné panelové ovládací prvky, například přepínače nebo tlačítka. Odpadá vám tak složité vyřezávání hranatých otvorů, bez kterého se obvykle u jiných zobrazovačů neobejdete.
Krytí IP65 zajišťuje vysokou ochranu proti vodě a prachu a je vhodný pro průmyslová prostředí, například pro zásobování vodou nebo tepelné zpracování. Přístroj zaručuje maximální úbytek napětí 4 V a je nyní vybaven funkcí alarmu, která aktivuje blikání displeje v případě odchylky od žádané hodnoty.

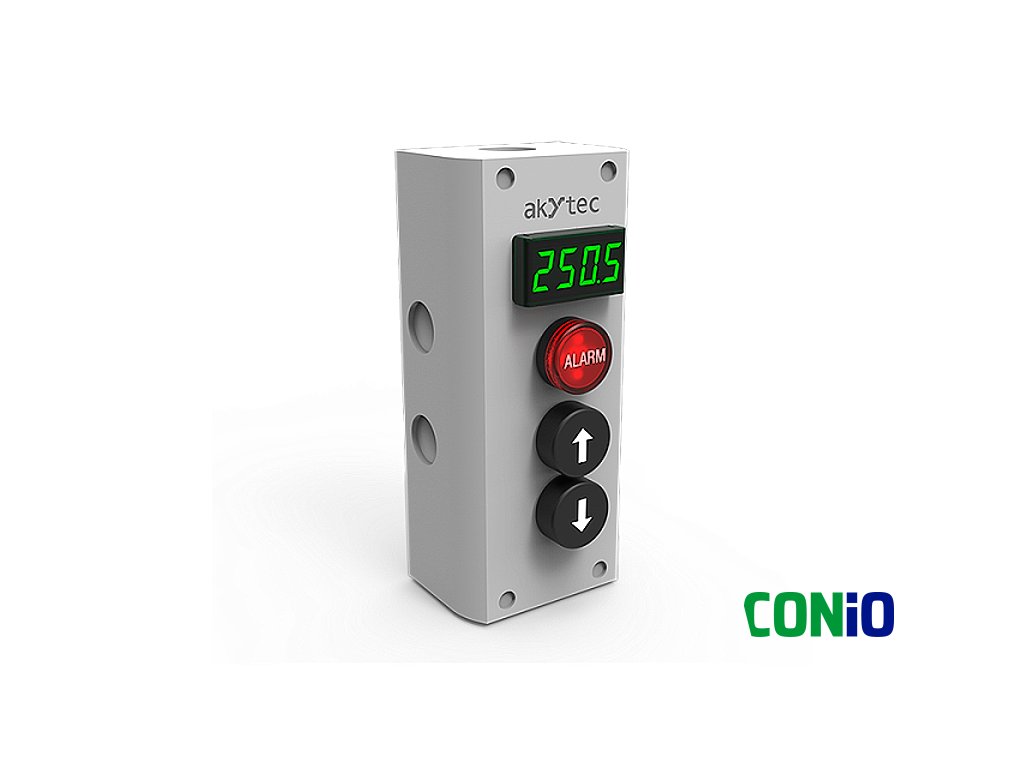

Číselný rozsah zobrazení pokrývá všechny běžné průmyslové aplikace jako např. zobrazení: otáček, průtoku, tlaku, teploty, rychlosti, vzdálenosti, výšky hladiny či objemu nádrží. Častým případem použití je zobrazení aktuálních otáček motoru a nebo výstupní frekvence u frekvenčních měničů.
Zobrazovač proudové smyčky ITP11 - základní vlastnosti
- Zobrazovaná hodnota -999…9999
- Volitelné nastavení desetinné tečky
- Digitální filtr
- Funkce druhé odmocniny (pro speciální snímače)
- Funkce alarmu (BLIKÁ) při překročení nastavených hodnot
- Ochrana heslem proti neoprávněné změně nastavení
Technická data
| Napájení | přímo proudovou smyčkou |

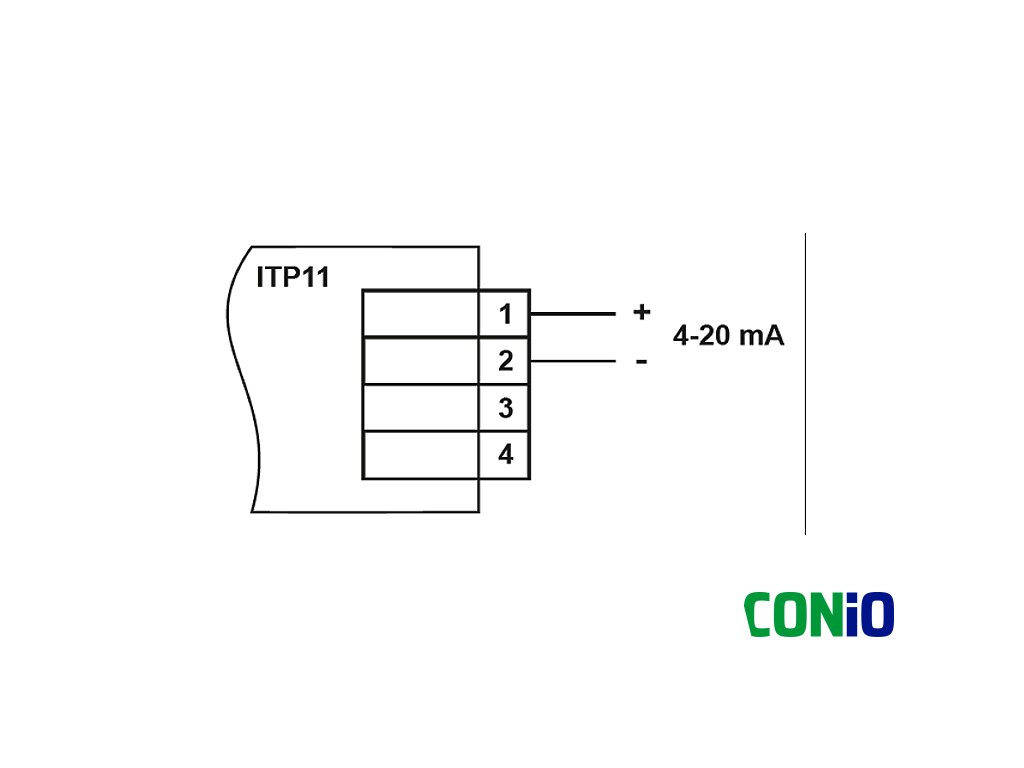

| Vstupní signál | 4-20 mA (2-vodičový) |
| Počet vstupů | 1 |
| Měřený rozsah | 3,8 – 22,5 mA |
| Rozsah funkčnosti | 3,2 – 25 mA |
| Vlastní úbytek napětí | ≤4 V |
| Přesnost | 0,2% + 1 digit |
| Displej | 4-místný, 7-segmentový LED |
| Výška znaku | 14mm |
| Barva displeje | zelená |
| Vzorkování (bez tlumení) | 1/s |
| Krytí | IP65 (displej) / IP20 (konektor) |

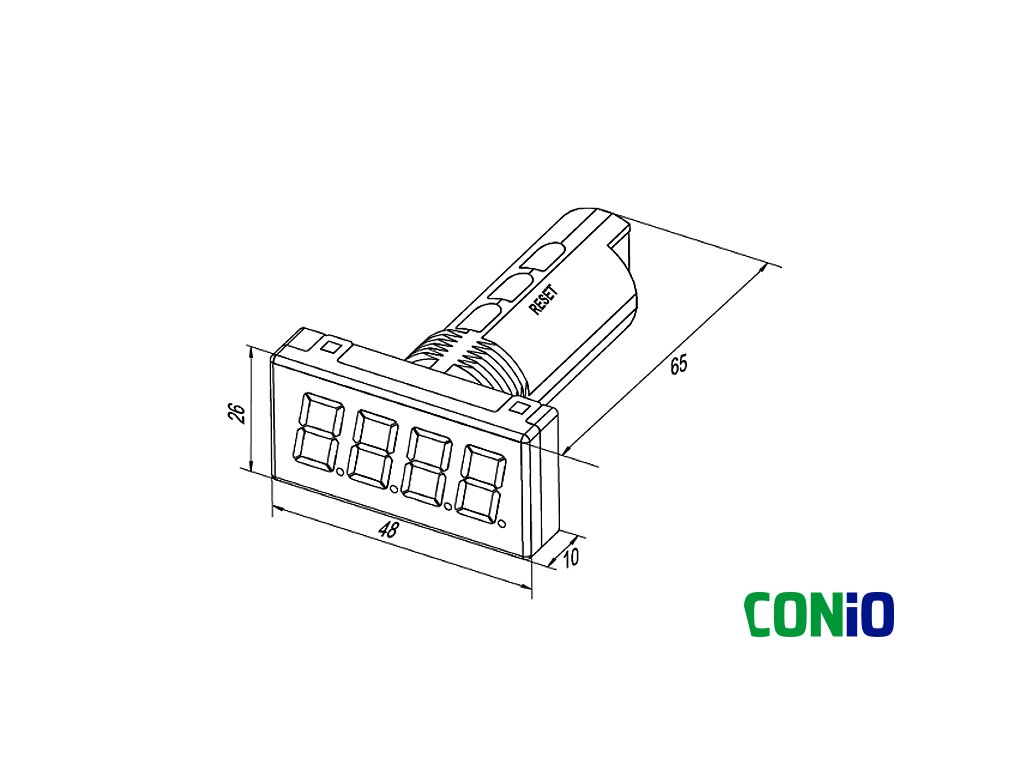

| Rozměry / Hmotnost | 48x26x65 mm / 30 g |
| Třída ochrany | III |
| Rozsah teplot | -30…+70°C (pracovní) / -40…+80°C (skladování) |
| Vlhkost vzduchu | do 80% (nekondenzující) |

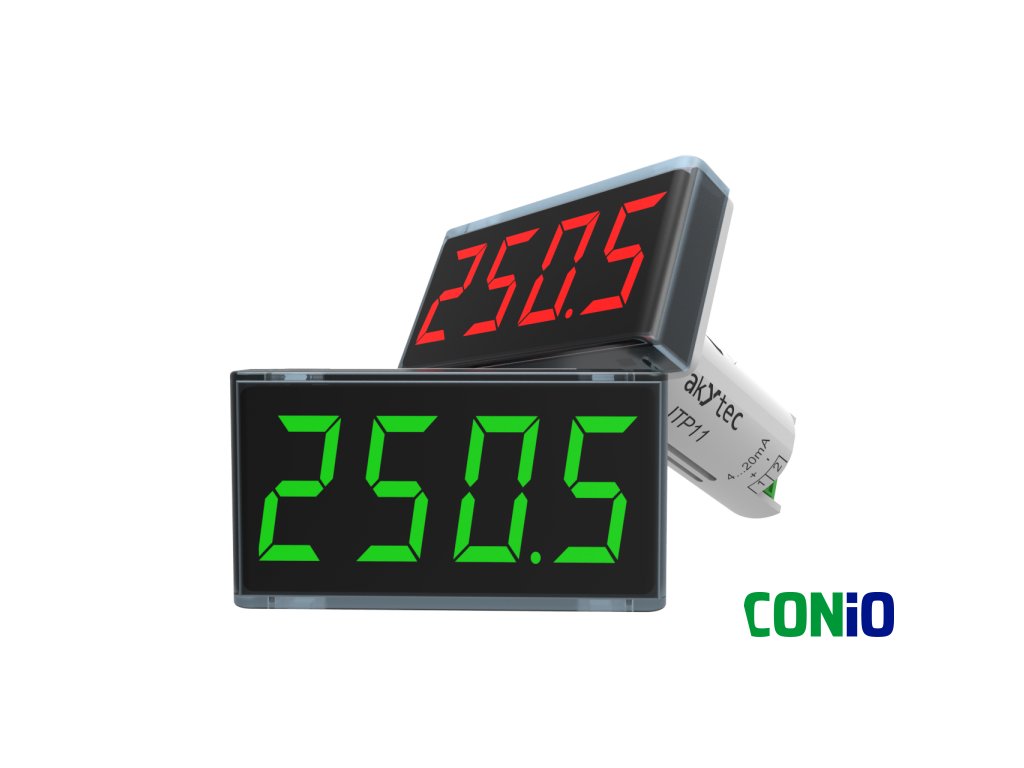

ITP11 je mikroprocesorem řízený digitální zobrazovač smyčky 4-20mA. ITP11 je vhodný k rychlému a pohodlnému vývoji vizualizačních systémů pro různé aplikace. Může být velmi užitečný jak pro dodatečné místní zobrazení naměřených hodnot, nebo i jako součást sofistikované vizualizace. Tento zobrazovač procesu je volitelně osazen zelenými nebo červenými LED segmenty, je nejen schopen škálovat lineární signály 4-20 mA, ale také umožňuje linearizaci druhé odmocniny vstupního signálu. Mikroprocesorem řízený digitální zobrazovač ITP11 je vhodný k rychlému a pohodlnému vývoji vizualizačních systémů pro různé aplikace. Může být velmi užitečný jak pro dodatečné místní zobrazení naměřených hodnot, nebo i jako součást sofistikované vizualizace. Tento zobrazovač procesu je volitelně osazen zelenými nebo červenými LED segmenty, je nejen schopen škálovat lineární signály 4-20 mA, ale také umožňuje linearizaci druhé odmocniny vstupního signálu.
Doplňkové parametry
| Kategorie: | Zobrazovače procesních signálů |
|---|---|
| Hmotnost: | 0.08 kg |
| ? Napájení: | bez napájení |
| ? Barva: | zelená |
| ? Počet znaků: | 4 |
| ? Výška znaku: | 14 mm (čitelnost do 5m) |
| ? Vstup: | proudová smyčka |
| ? Způsob montáže: | do panelu |
| ? Montážní rozměr: | kruhový otvor 22mm |
| ? Typ vstupního signálu: | 4-20 mA |
