Detailní popis produktu

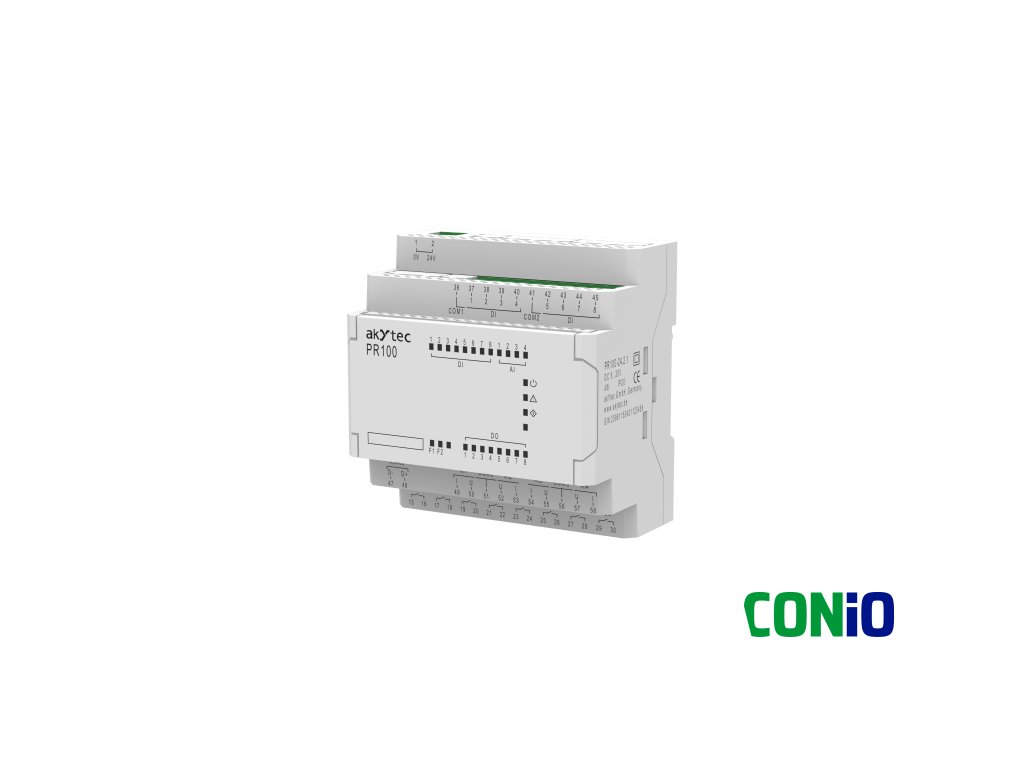

PR100 je Mini-PLC navržené k implementaci základních řídicích systémů pro aplikace, jako například ovládání osvětlení, řízení čerpadel, ventilace,  topení a mnoha dalších.

Klíčovou výhodou PR100 jsou jeho rozměry, se šířkou pouhých 88mm nabízí celkem 20 vestavěných analogových a digitálních vstupů a výstupů, jeden port RS485 (s protokolem Modbus RTU/ASCII) a rozsáhlou funkčnost.

Toto mini-PLC lze rozšířit o moduly řady Mx110 připojené přes RS485.

Relé lze naprogramovat lze i  bez hlubší znalosti programovacího jazyka pomocí velmi intuitivního software s pomocí logických symbolů a bloků. Výsledný řídicí algoritmus se nahrává do paměti zařízení pomocí připojení kabelem micro-USB.

Aplikační program je napsán ve formátu funkčních bloků v programovacím softwaru akYtec ALP, který je k dispozici zdarma.

Základní vlastnosti a funkce programovatelného relé PR100.24.2.1

• 8 digitálních vstupů / 8 digitálních výstupů (relé)
• 4 analogové výstupy pro připojení analogových signálů 4-20 mA nebo 0-10 V nebo digitálních signálů On/Off
• 1 port RS485 pro komunikaci MODBUS
• Rozsah provozních teplot: -40… + 55°C
• Napájení přes USB v programovacím režimu
• Dostupné softwarové funkce: logické a matematické funkce / uchování a zpracování proměnných / denní a týdenní časovač
• Rozsahy analogových vstupů konfigurovatelné  softwarově
• Připojení snímačů se signálem 4-20mA/0-10V např.: hladiny, tlaku, teploty, vlhkosti, průtoku, rychlosti, otáček
• Řízení výstupů dle vstupného stavu a/nebo logiky uživatelské aplikace
• 2 programovatelné LED diody (červená a zelená)
• Master nebo Slave v Modbus síti po sběrnici RS485
• Hodiny reálného času a jejich funkce
• Rozšiřující moduly Mx110 připojené přes RS485 – pro více vstupů a výstupů



Software akYtec ALP pro programování je volně dostupný zde.
