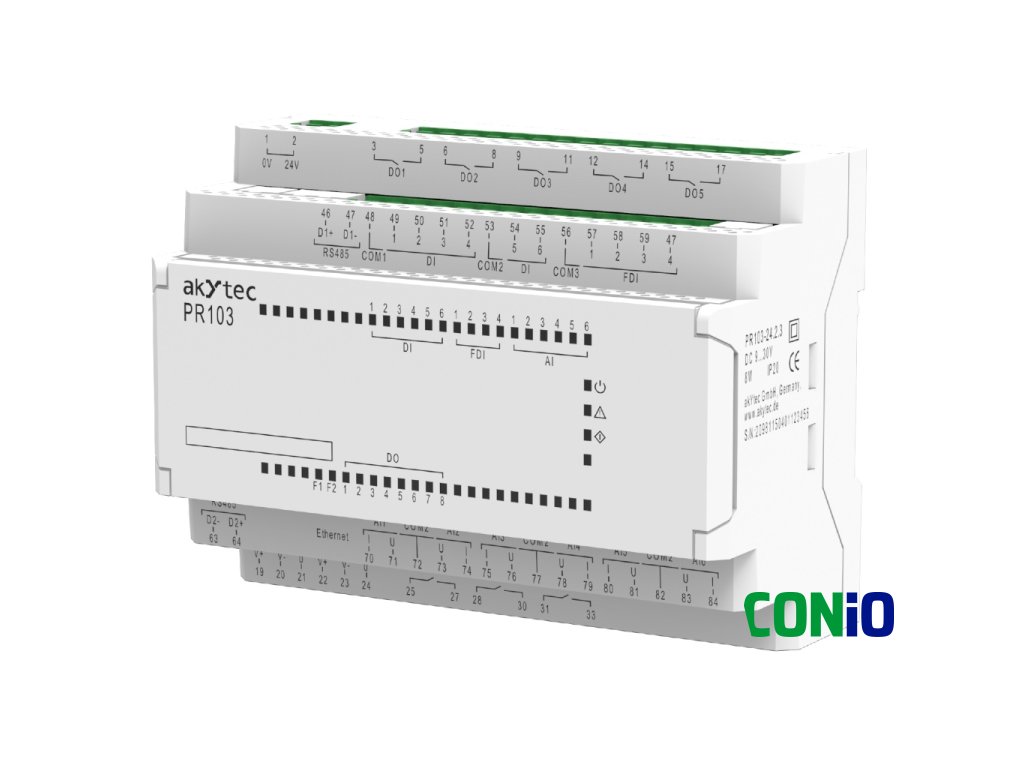

Univerzální programovatelné relé s Ethernetem PR103.24.6.2

Kód: 138889
Novinka Tip
Neohodnoceno
Značka: akYtec GmbH
8 730 Kč 10 563 Kč včetně DPH 8 730 Kč / 1 ks
Skladem
Možnosti doručení

Ethernet, 10 digitálních vstupů, 10 digitálních výstupů, 6 univerzálních analogových vstupů, 2 analogové výstupy a dva komunikační sériové porty RS485 (Modbus RTU/ASCII).

Univerzální programovatelné relé PR103.24.6.2 s napájením 24 VDC je vybaveno 28-ti vstupy a výstupy. Ideální pro pro průmyslové aplikace i domácí instalace. Vybaveno logickými, časovými, čítacími, výstupními funkcemi a hodinami reálného času. Relé bez displeje, 36 indikačních stavových LED.

Základní výbava: Ethernet, 24 VDC, 10DI + 10DO + 6AI + 2AO, 2x RS485 (Modbus RTU/ASCII)

  • Ethernet / Modbus TCP
  • připojení 2x RS485 / Modbus RTU / ASCII, Master / Slave
  • napájení 24 VDC (9 ... 30 VDC), příkon 8W
  • 10 digitálních vstupů, z toho 4 rychlé digitální vstupy až do 100 kHz.
  • 6 analogových vstupů pro: Pt500, Pt1000, NTC/PTC, 4-20 mA, 0-10 V, diskrétní (DI) režim
  • 2 analogové výstupy - univerzální 4-20 mA / 0-10 V
  • max. 10 digitálních výstupů (výstupní relé 5A 250VAC / 3A 30VDC)

Programovací software akYtec ALP volně ke stažení zde.

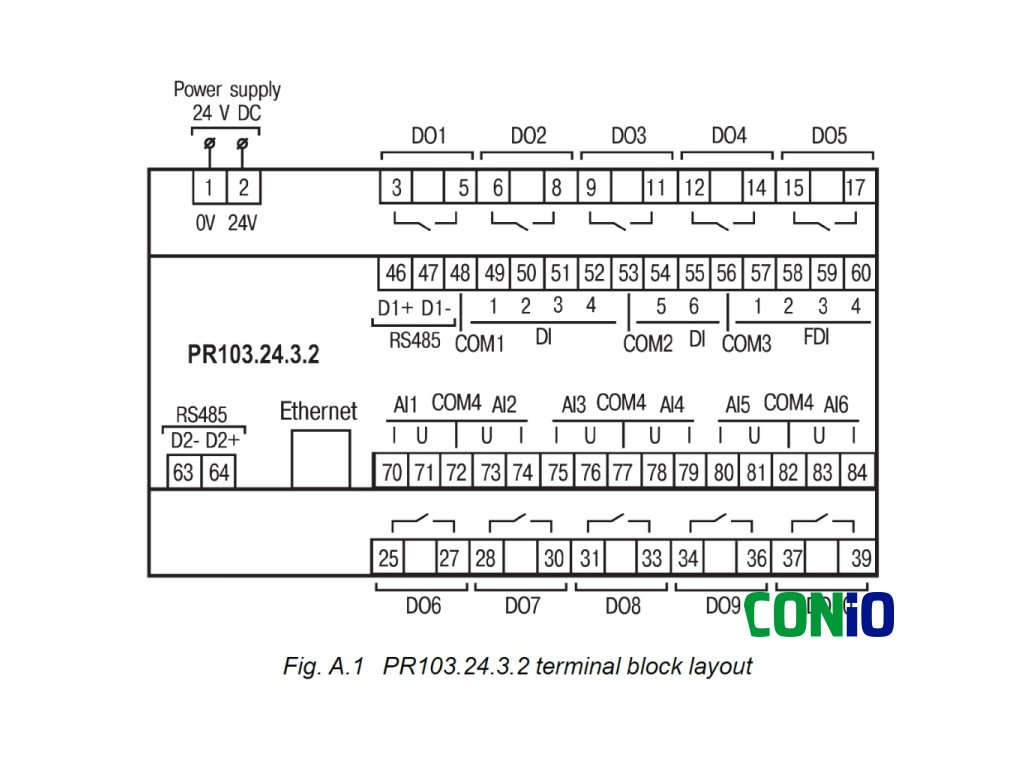

Další variantou je typ PR103-24.3.2 bez analogových výstupů

Detailní informace

Detailní popis produktu

Základní vlastnosti a funkce programovatelného relé PR103.24.6.2

  • Ethernet, 24 V DC, 10DI + 10DO + 6AI + 2AO, 2x RS485 (Modbus RTU/ASCII)
  • celkem 28 I/O
  • Ethernet / Modbus TCP
  • 2x RS485 / Modbus RTU / ASCII, Master / Slave
  • 24 VDC (9 ... 30 VDC), příkon 8W
  • 10 DI, z toho 4 rychlé digitální vstupy až do 100 kHz.
  • 6 AI pro: Pt500, Pt1000, NTC/PTC, 4-20 mA, 0-10 V, diskrétní (DI) režim
    • teplotní odporové snímače RTD (Pt500, Pt1000, Ni500, Ni1000 atd.)
    • teplotní senzory NTC / PTC
    • analogové signály 4-20 mA / 0-10 V
    • digitální signály On/Off
  • 2 AO - univerzální 4-20 mA / 0-10 V
  • max 10 DI (výstupní relé 5A 250VAC / 3A 30VDC)

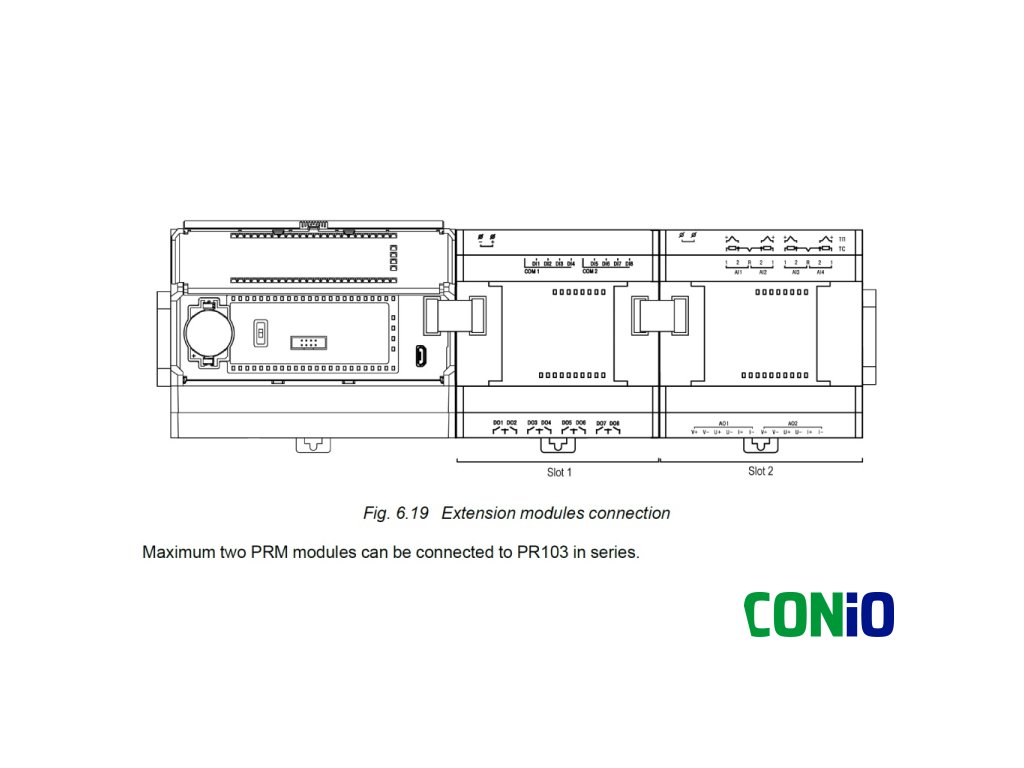

  • max 2 rozšiřující moduly PRMxxx - až 32 dalších I/O bodů přes interní sběrnici bez ztráty výkonu
  • rozsah provozních teplot: -40… + 55°C
  • v režimu programování napájení přes USB
  • sofwarové zahrnují logické a matematické funkce,
  • denní a týdenní časovač
  • PID řízení a mnoho dalších.
  • rozsah univerzálních analogových vstupů je konfigurovatelný softwarem
  • připojení různých snímačů hladiny, tlaku, teploty, vlhkosti, průtoku, rychlosti, otáček
  • řízení výstupů podle stavu vstupu a/nebo logiky aplikace
  • 2 programovatelné LED diody F1 a F2 (červená a zelená)
  • Master a / nebo Slave v síti Modbus po sběrnici RS485
  • hodiny v reálného času a jejich funkce

PR103 je ethernetové mini-PLC s pokročilými komunikačními schopnostmi. Díky portu Ethernet a dvěma rozhraním RS485, a možnostem Modbus TCP a Modbus RTU/ASCII protokolu, se jedná o ideální nástroj pro IOT sítě.

Rychlé digitální vstupy: 4 z 10 digitálních vstupů mohou být použity jako rychlé vstupy například pro počítadla impulzů, které zpracovávají signály ze 100-kilohertzových snímačů.

Analogové vstupy jsou konfigurovatelné a dokáží zpracovat široký rozsah odporových snímačů typu RTD, NTC/PTC a standardních 4-20mA alebo 0-10V analogových signálů. Mimo to lze počet vstupů rozšířit přes interní sběrnici pomocí dvou rozšiřujících modulů PRM.

Programovatelné relé PR103, je mini-PLC navrhnuto pro montáž na DIN lištu v rozváděči, může pracovat v nevyhřívaném prostředí při teplotách až do -40°C, ale také při teplotách dosahujících až +55°C.

Uživatelský program se píše v jazyce FBD (funkční blokový diagram) s podporou funkčních bloků v jazyce ST (Strukturovaný text) v softwaru akYtec ALP. Řídící algoritmus lze do paměti přístroje nahrát přes mikro USB kabel, Ethernet nebo RS-485.

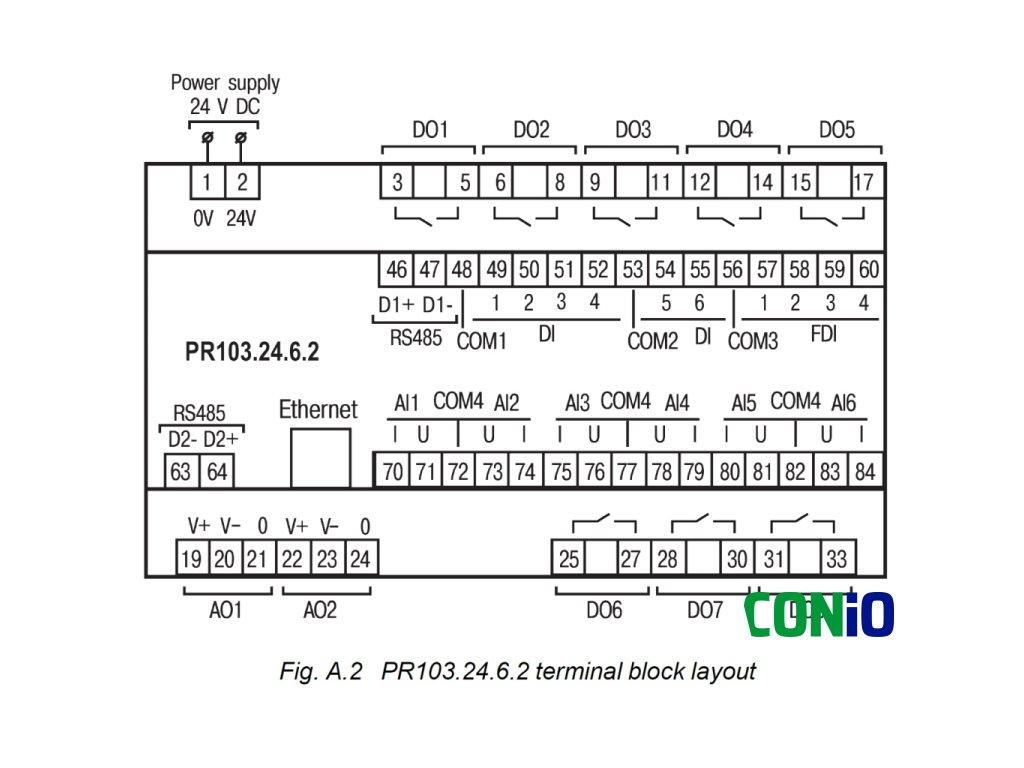

Počet a vlastnosti vstupů a výstupů relé PR103:
10 digitálních vstupů, z toho 4 rychlé digitální vstupy až do 100 kHz.
6 analogových vstupů: Pt500, Pt1000, NTC/PTC, 4...20 mA, 0...10 V, diskrétní (DI) režim atd.
10 digitálních výstupů (výstupní relé 5A 250VAC / 3A 30VDC).
2 univerzální analogové výstupy: 4...20 mA/0...10 V (PR103.24.6.2)

Možnosti komunikace:

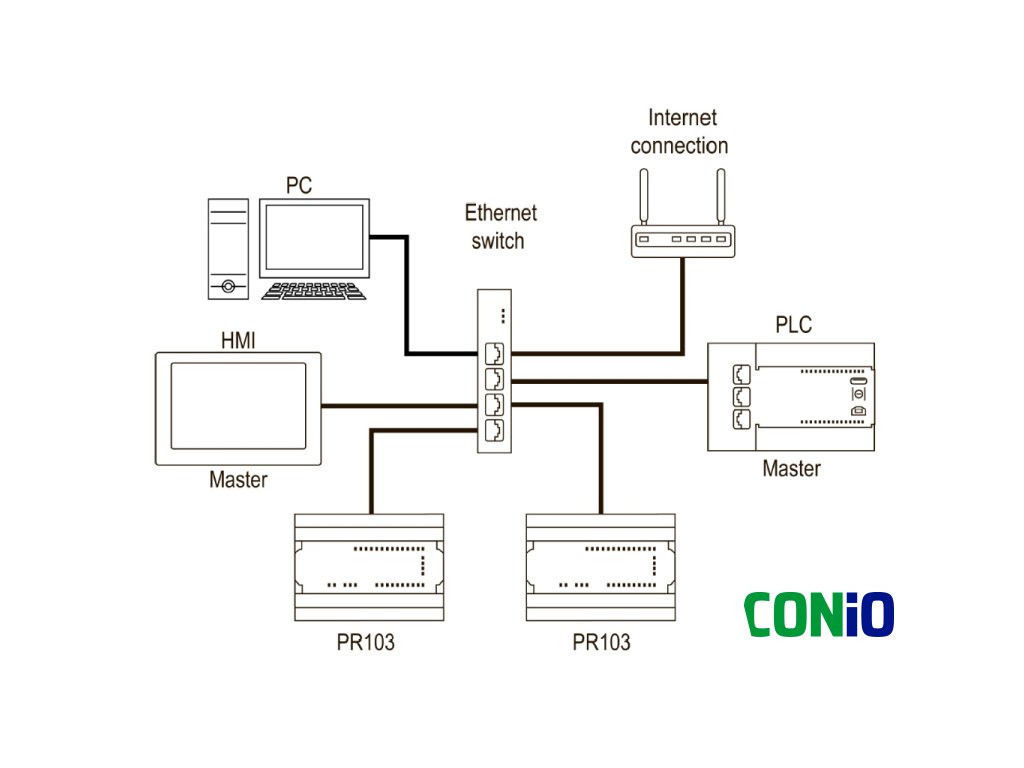

Ethernetové rozhraní, režim Master/Slave:

Cloudová služba akYtecCloud - přímý přístup (již brzy)
Připojení k PC pro konfiguraci programu a upload.
Vizualizace procesů s operátorskými panelmi a SCADA.
Rozšíření pomocí Ethernetových I/O modulů Mx210

2 porty RS-485, Modbus RTU, režim Master/Slave:

Integrace do SCADA systémů.
Vizualizace procesů pomocí operátorských panelů.
Rozšíření pomocí RS485 I/O modulů Mx110.
Ovládání externích zařízení: frekvenční měniče, snímače atd.
Připojení k PC pro konfiguraci programu a upload.

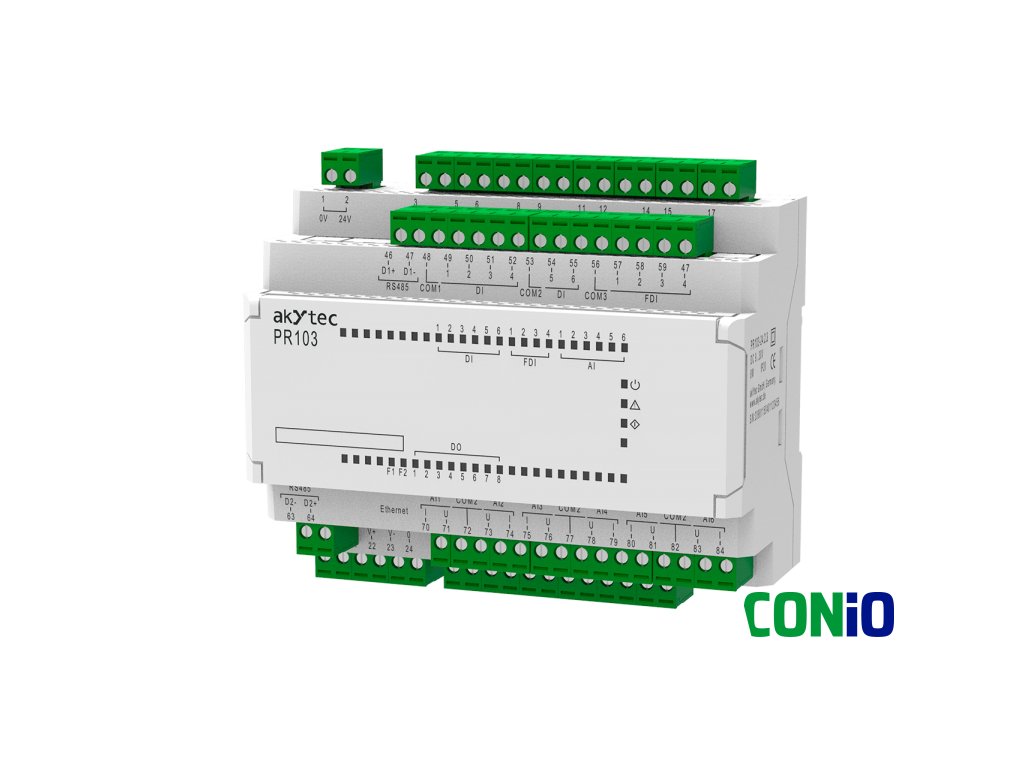

Designové provedení:
Kompaktní tvar pouzdra se šířkou 7 modulů MCB (jističový profil).
Odnímatelné svorkovnice pro jednoduchou instalaci.
Rychlá výměna baterie po odklopení krytu.

Provoz:
Napájení: 24VDC / 8W
Možnost napájení ze záložní bateriové síťe 12V DC.
Možnost navýšení až o 32 dostupných I/O pomocí přímo připojených PRM modulů.
Provoz v nevytápěných prostorech -40...+55 °С.
Konfigurace a upload programu přes USB, Ethernet nebo RS-485.

Podporované snímače a typy signálů pro vstupy:
0-10VDC
4-20mA
0-300kOhm

Odporové snímače a snímače teploty:

Pt500, Pt1000 -200…+850°C
Cu500, Cu1000 -50…+200°C
Ni500, Ni1000 -60…+180°C
B57861S series, 2 kΩ, B25/100 = 3560 -55…+100°C
B57861S series, 3 kΩ, B25/100 = 3988 -55…+145°C
B57861S series, 5 kΩ, B25/100 = 3988 -35…+145°C
B57861S series, 10 kΩ, B25/100 = 3988 -35…+155°C
B57861S series, 30 kΩ, B25/100 = 3964 -20…+155°C
B57861S series, 50 kΩ, B25/100 = 3760 -10…+155°C
NTC 3435, 10 kΩ -40…+105°C
NTC 3977, 10 kΩ -40…+125°C K
TY82-110 -55…+150°C
KTY82-120 -55…+150°C
KTY82-121 -55…+150°C
KTY82-122 -55…+150°C
KTY82-150 -55…+150°C
KTY82-151 -55…+150°C



Software akYtec ALP pro programování je volně dostupný zde.

Doplňkové parametry

Kategorie: Programovatelná relé
Hmotnost: 0.25 kg
? Napájení: 24 VDC
? Digitální vstupy: 10, Fast DI
? Digitální výstupy: 10
? Analogové vstupy: 6
? Vstupní analogový signál: Napětí (0-10V), Proud (4-20mA), Teplota (RTD, TC...)
? Analogové výstupy: 2
? Rozhraní: 2x RS485, Ethernet
? Signál analogového výstupu: Napětí (0-10V), Proud (4-20mA)
? Vstupní signál: 0-10V, NTC, PTC, 4-20mA, RTD
? Výstupní signál: 0-10V, 4-20mA
Komunikační protokol: Modbus RTU/ASCII , Modbus TCP

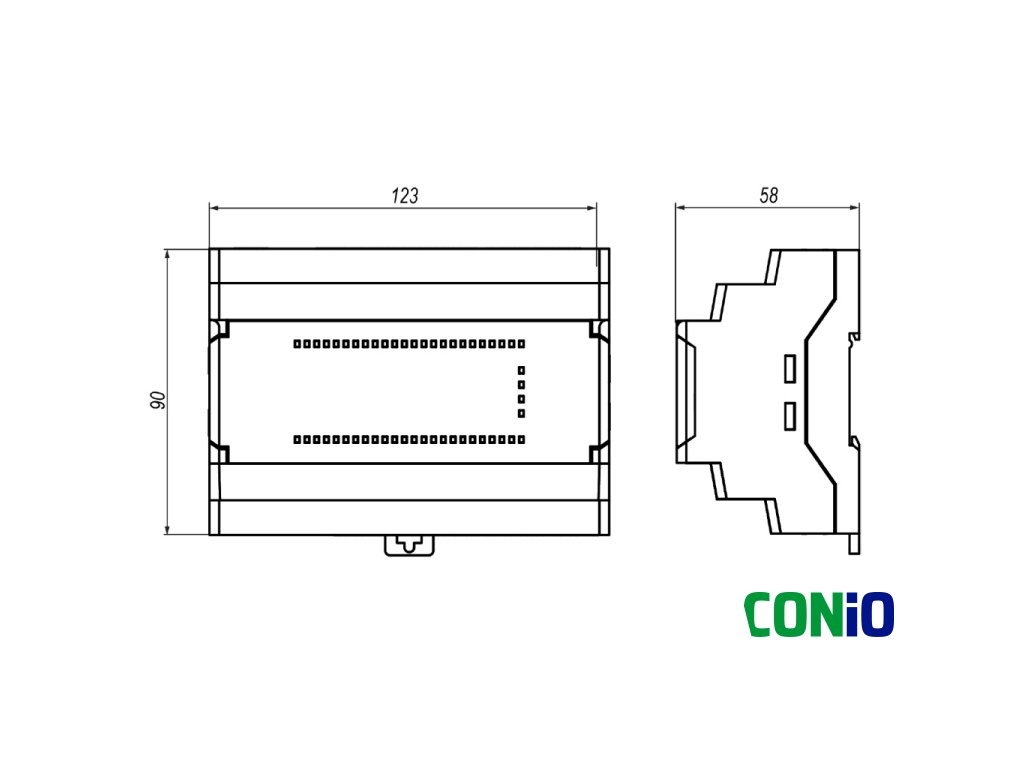

Rozměry (DxHxV): 123x58x108 mm
Krytí: IP20
